Panzerwagen 39 mod. 1941





Panzerwagen 39 mod. 1941

Швейцария

Легкий танк





Основная статья: Швейцарское танкостроение 1937-1945гг.





     В 1938-1939гг. у швейцарцев на вооружении появились легкие танки Panzerwagen 39, вооруженные 24-мм орудиями. (Рис.1)

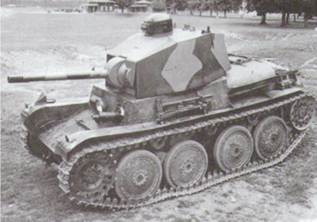

Рис.1 - Panzerwagen 39.



     Швейцарские военные быстро сообразили, что 24-мм орудие PzwK 38 недостаточно эффективно. В 1941 году были начаты работы по подбору для Panzer 39 нового орудия. Выбор остановили на в 4,7 см Panzerwagen Kanone 41. Пушка имела пробитие около 60 мм брони в упор (- ?), бронебойный снаряд весил 1,75 кг и имел скорость у дульного среза 750 м/с. Для установки этого орудия следовало переделать башню, причем проектировать новую башню требовалось таким образом, чтобы это не повлекло переделку корпуса и шасси машины.

   Новая конструкция башни была разработана в апреле 1943г. Башня заметно увеличилась в размерах, имела более толстое бронирование: лоб – 30 мм, борта 8-10 мм, корма -8 мм. Самое замечательное отличие данной башни от предыдущей то, что она была сварной.     Новая конструкция башни для установки 47-мм пушки была представлена в апреле 1943 года. (Рис.2)



Рис.2 – Схема размещения нового орудия в башне.



   Танк Panzer 39 с новой башней получил обозначение Panzerwagen 39 mod. 1941. Прототип этого варианта (причем, как пишут, с деревянным макетом орудия) появился только в 1945г., когда тема стала абсолютно не актуальной. В конце 1945г. башня была демонтирована и утилизирована, тема закрыта. (Рис.3)

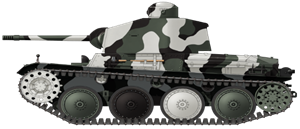

Рис.3 - Panzerwagen 39 mod. 1941.



     Масса 7,7 тонн. Габариты: длина 4460 мм, ширина 2000 мм, высота 2100 мм. Бронирование корпуса: лоб 30 мм, борт 15 мм, корма 8 мм. Вооружение 4.7 cm Panzerwagen Kanone 1941, 2 x 7.5 mm (0.30 in) Panzerwagen Maschinengewehr 1938, зенитный 7.5 mm (0.30 in) Leichtes Maschinengewehr 1925. Экипаж 3 чел. Двигатель Saurer CT2D, 125 bhp (92 kW). Ходовая часть: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, три поддерживающих катка; ведущее колесо переднего расположения. Максимальная скорость по шоссе 45 км/ч. Запас хода 200 км по шоссе, 120 км по бездорожью.

      Идея усиления вооружения Panzer 39 привела к работам по созданию 75-мм и 105-мм САУ, названных Nahkampfkanon 1 (NK1). Nahkampfkanon переводится как «орудие ближнего боя», поскольку САУ предназначалась для ведения огня прямой наводкой, в этой связи разработку относят к типу ПТ САУ. Работы начались с 1943г., в качестве исполнителя указывают фирму Arbon & Berna AG (Berna A.G.OIten) или фирмы Berna at Olten и Saurer (Adolf Saurer AB). В одних источниках ведущую роль в строительстве САУ отводят фирме Berna AG из Ольтена, в других – фирме Saurer.

     В качестве базы выбрали шасси танка Pz.39. Вместо башни должна была появиться высокая рубка. Толщину машины надлежало усилить в лобовой проекции до 40 мм, бортов – до 25 мм – возможно, все же, что имеются ввиду проектные показатели толщины бронирования рубки. В результате масса САУ достигала 12500 кг. Для компенсации перегрузки ходовую часть Pz.39 удлинили на один каток, добавили четвертый поддерживающий ролик (на один борт).

     Первоначально (в 1943г.), как будто, на САУ поставили 75-мм пушку 7,5-см Feldkanone 42 L/42. Это орудие было произведено в Швейцарии и сопоставимо с немецкой 75-мм пушкой Pak 39. 7,5-см Feldkanone являлось противотанковой версией 7,5-см зенитной пушки Flab Kan 38 L/49, которая сама по себе была лицензионной копией французской пушки Canon de 75 CA modèle 1940 Schneider.

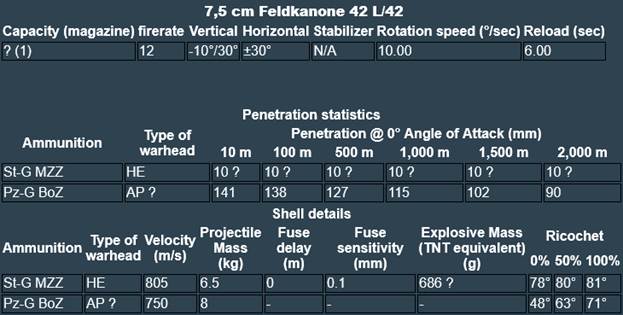

Таблица – Характеристики орудия 7,5-см Feldkanone 42 L/42.



     На расстоянии 1000 м бронепробиваемость орудия составляла 115 мм. NK-I разрабатывалась для войны в альпийских условиях по этой причине орудие имело вертикальный угол в 40°: склонение -14° и угол возвышения +26°. Скорострельность орудия 12 выстрелов в минуту. Боекомплект 45 снарядов.

      Дополнительного вооружения в виде пулемета, кажется, не предусматривалось.

     На деле, нижняя часть САУ имела бронирование как на танке Pz.39, а надстройка была выполнена путем удвоения 8-мм орудийного щита – т.е. толщина надстройки составляла 16 мм – некоторые даже пишут: «броня (- рубки) состояла только из тонкого листового металла». Не совсем ясно, имела ли рубка полное бронирование. Из некоторых источников можно понять, что рубка САУ была полностью закрыта. Возможно, авторы, утверждая этот тезис, опираются на современный внешний вид машины, которая представлена в музее – действительно, у экспоната рубка полностью закрыта. Однако, обращает на себя внимание, что рубка в таком виде не имеет люков или дверей для проникновения экипажа внутрь. Кроме того, на некоторых фото САУ, правда, со 105-мм орудием, видно, что задняя стенка и, вероятно, часть крыши рубки отсутствуют. (Рис.4)

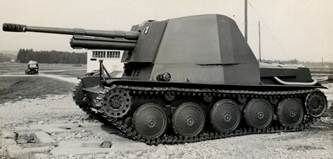

Рис.4 - Nahkampfkanon 1 с 75-мм орудием.



     Масса 12,5 тонн. Габариты: длина 6450 мм, ширина 2600 мм, высота 2500 мм. Экипаж 5 чел. – 4 из них находились в надстройке. Двигатель и трансмиссия сохранились как на Pz.39. По данным фирмы Berna AG, мотор Saurer-Arbon CT1D разгонял Nahkampfkanon 1 (NK1) по шоссе до 50 км/ч ( - странно, показана большая скорость, чем для более легкого Pz.39 – 45 км/ч) , по местности – 24 км/ч. Соответственно, запас хода колебался в пределах 120-200 км.

     В 1944г. на САУ установили 105-мм гаубицу 10,5-см Haubitze 42 L/22. Это орудие массово использовалось швейцарской армией.

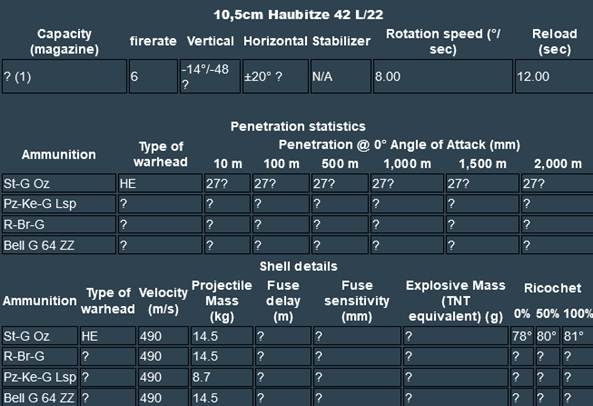

Таблица – Характеристики орудия 10,5-см Haubitze 42 L/22.



     Как видим, орудие не было предназначено для поражения броневых целей, хотя фугасный снаряд, имея начальную скорость чуть менее 500 м/с, на близких дистанциях мог пробить броню толщиной 25-27 мм. (Рис.5)



На этом снимке не видно задней стенки рубки и крыши в кормовой ее части.

Альпийский угол возвышения.

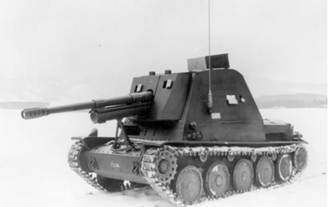

Рис.5 - Nahkampfkanon 1 со 105-мм орудием.



     Получается, что Nahkampfkanon 1 со 105-мм орудием вовсе не относился к ПТ САУ, а мог выступать в роли САУ огневой поддержки. Видимо, швейцарцы рассудили также и вернули на САУ 75-мм орудие.

     К 1945г. работы по Nahkampfkanon 1 завершились. Единственный прототип (швейцарский регистрационный номер 7236) использовался армией до 1947г. (Рис.6)





Рис.6 – Современный вид САУ Nahkampfkanon 1.
