Британия

Малый легкий танк





Основная статья: Британское танкостроение 1929-1938гг.

Легче легкого





     В 1932/33г. начались работы по модернизации танка Light Tank Mk.IV принятого на вооружение в 1933г., который изначально трактовался как малый колониальный танк. (Рис.1)

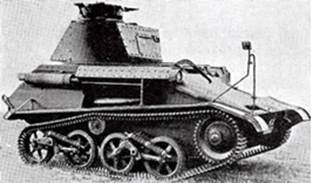

Рис.1 - Vickers Light Tank Mk IV.



     Вектор изменений, очевидно, был направлен на переход от «колониальности» и связанной с этим намерено «обрезанной» конфигурацией машины к полноценному малому танку. Впрочем, на радикальные изменения конструкторы не пошли. В первую очередь, доработкам подвергли корпус — был немного увеличен обитаемый объём боевого отделения и демонтированы бортовые ниши. Рубка водителя осталась, но её лобовой лист приобрел незначительный угол наклона. Изменение толщины брони не предполагалось. В задней части корпуса теперь находился большой топливный бак, что повлекло удлинение и видоизменение кормовой части. Появилась башня больших размеров, в которой смогли установить спарку из двух пулеметов Vickers калибра 7,71-мм и 12,7-мм, которые монтировались с небольшим смещением влево. Первый вариант башни сохранил граненые контуры с наклонным лобовым бронелистом. На крыше башни (спереди справа) устанавливалась высокая командирская башенка с верхним двухстворчатым люком и смотровым прибором в наклонной лобовой панели. Второй вариант башни имел сложную восьмигранную геометрию и выраженную заднюю нишу. На танке устанавливался 6-цилиндровый карбюраторный двигатель Meadows ESTE мощностью 88 л.с., оснащенный механической трансмиссией. Охлаждение двигателя попытались улучшить путем использования бронированных жалюзи над моторным отделением. Экипаж танка увеличился до трех человек: командир и стрелок размещались в башне, а водитель — в передней части корпуса у левого борта. Конструкция ходовой части была идентична лёгкому танку Mk.IV. Применительно на каждый борт ходовая состояла из двух тележек с подвеской Хорстмана, одного поддерживающего ролика и переднего ведущего колеса. Ленивец (направляющее колесо) отсутствовал. Мелкозвенчатая гусеница набиралась из стальных траков шириной 241 мм.

     Прототипы L3E1 и L3E2 были построены в 1933г. – по другой версии, L3E2 был получен в 1935г. В большинстве источников L3E1 представлен с восьмигранной башней с задней нишей (Рис.2), но в некоторых источниках в качестве L3E1 позиционируется танк с четырехгранной башней (Рис.3).

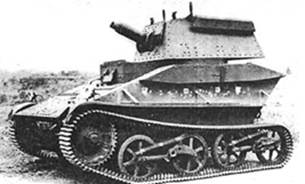

Рис.2 – Прототип с восьмигранной башней.

На нижнем снимке видна ходовая с «четверными ножницами».

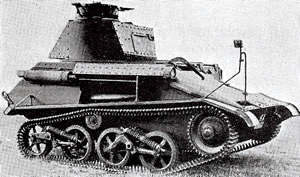

Рис.3 – Прототип с башней четырехгранной формы.

Ходовая с «четвертными ножницами», натяжной ролик отнесен несколько кзади.



     Мне не удалось прийти к определенному мнению относительно того, какой из вариантов являлся прототипом L3E1, а какой - L3E2. Следуя мнению большинства, примем, что L3E1 имел восьмигранную башню с задней нишей, а L3E2 имел более простую четырехгранную башню.

     Масса 4,8 т. Габариты: длина – 3450 мм, ширина – 2200 мм, высота 2050 мм.

     На испытаниях в 1933г. машины сравнительно успешно прошли испытания (скорость по шоссе ок. 50 км/ч, скорость по пересеченной местности ок. 40 км/ч, запас хода 200 км). Оба прототипа были выполнены из неброневой стали и на вооружение не принимались.
