Mark IV Tadpole





Mark IV Tadpole

Британия

Экспериментальный тяжелый по массе танк





Основная статья: Британское танкостроение 1903-1919гг.

Машины от первых уроков





Отказ от колесного «хвоста» у ромбовидных танков и расширение немцами своих окопов до 2-х метров (что фактически превращало их в разновидность противотанкового рва) заставил искать способ преодоления рвов и больших воронок. Как возможный вариант Sir William Tritton в декабре 1917г. предложил увеличить длину танка за счет удлинения ветвей гусениц (Рис.1).

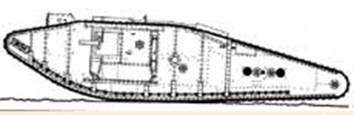

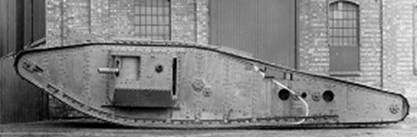

Рис.1 - Mark IV tank with Tadpole Tail, декабрь 1917г.



При этом машина получала значительно пониженный в задней части гусеничный обвод с удлиненной опорной поверхностью. За характерную форму конструкцию прозвали Tadpole – «головастик».

Работы по теме удлинения Mk IV были начаты 6 марта 1918г., а 18 марта первый экземпляр был готов к испытаниям.  (Рис.2)

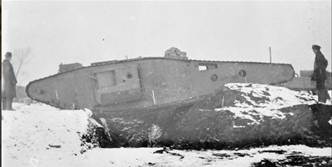

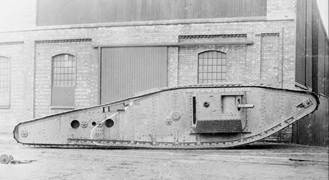

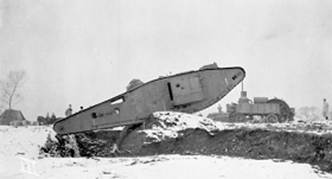

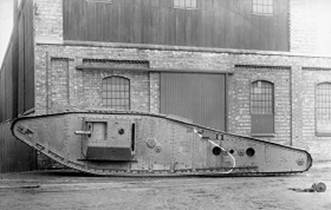

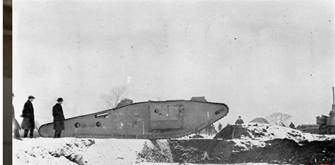

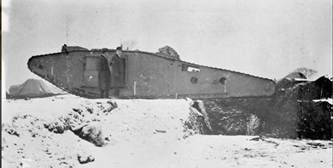

Рис.2 – Первые эксперименты с Tadpole, март 1918г. (на верхнем снимке танк находится на заводском дворе фирмы «Фостер»).



Несмотря на то, что встречается информация, что всего подверглось переделке 3 машины Mk IV (18 марта первый «самец», к 23 марта «самка» и в апреле еще один - «минометный» «самец»), на фотодокументах запечатлен только один (один и тот же?) «самец».

Очевидно, в апреле на «самце» с конструкцией Tadpole в опытном порядке в пространстве, образовавшемся после удлинения задних ветвей гусениц, позади корпуса танка между задними выступами закрепили платформу с минометом Стокса – едва ли не первый вариант самоходного миномета (Рис.3).



Рис.3 - Mk IV «самец» в варианте «Тедпол». Между задними ветвями гусениц установлена площадка с миномётом Стокса, 1918г.



Заднюю площадку, можно было приспособить также под краны, и линейные танки, таким образом, превращались бы в эвакуаторы.  (Рис.4)

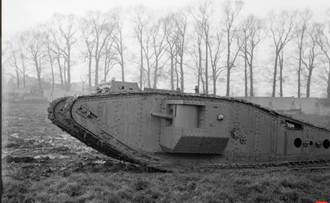

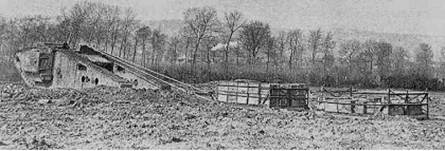

Рис.4 - Tadpole Mk IV на испытаниях тянет волокушу.



Первоначально идея Tadpole вызвала энтузиазм. 300 наборов с хвостами изготовили на з-де Фостера и отправили в мае 1918г. во Францию в Центральные мастерские (Рис.5).

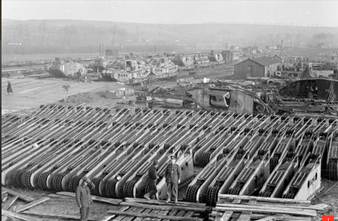

Рис.5 – Заготовки хвостов Tadpole в Центральных мастерских Танкового корпуса, Франция, май 1918г.



Однако от переделки серийных танков по схеме «Тэдпол» все же отказались, посчитав, что решение это не придавало достаточной продольной жесткости конструкции (Рис.6).

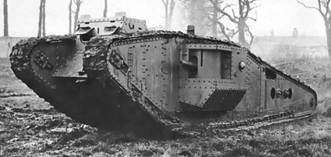

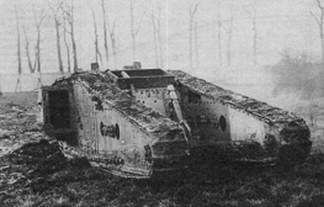

Рис.6 – Mk IV «самец» Tadpole, 1918г.
