Collomp 1-Man Tank





Collomp 1-Man Tank

Франция

Минимальный по массе танк сопровождения пехоты





Основная статья: Французское танкостроение 1938-1942гг.





     8 января 1940г. Joseph Francois Raymon Collomp (Жозеф Франсуа Раймон Колломп) из Марселя подал заявку на патент на одноместную гусеничную бронированную машину, вооруженную автоматическим оружием - Collomp 1-Man Tank. (Рис.1)

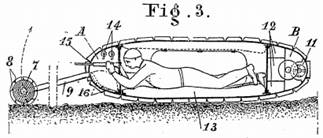

8 – каток для разминирования, 16 - люк для установки мин или зарядов, B – электродвигатель, 13 – матрас, 14 - переключатели управления.

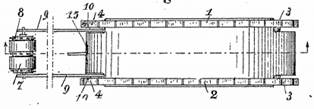

Вид сверху.

Вид спереди.

Рис.1 – Чертежи Collomp 1-Man Tank, French Patent FR867026(A).



     Масса машины не указывается, но, вероятно, вряд ли она весила больше 1-1,5 тонн. Габариты: длина 2,2 м, ширина, 0,5 м, высота 0,5 м - при такой высоте у машины получался очень незначительный клиренс (дорожный просвет). Бронирование не более 6 мм. Единственный член экипажа помещался внутри машины лежа на животе на матрасе. Впереди танкиста находилось автоматическое вооружение (предположительно, пулемет), а в ногах – электродвигатель. Управление двигателем, видимо, осуществлялось за счет рычагов/переключателей режима для каждой гусеницы, расположенных чуть впереди и выше головы военнослужащего. За счет изменения режима для гусениц машину можно было развернуть. Под вооружением имелся лючок для постановки мин, а для задачи разминирования спереди корпуса крепился каток, который можно было опускать и поднимать. (Рис.2)

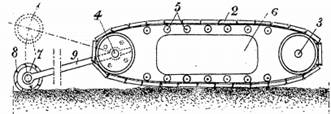

Рис.2 – Внешний вид сбоку. Цифрой 6 отмечен люк для входа члена экипажа внутрь машины, с другого борта имелся такой же люк.



      Ходовая часть на борт включала 7 опорных катков очень маленького диаметра, жестко закрепленных на корпусе и столько же натяжных роликов. Ведущее колесо находилось сзади.

     Говорят, Collomp не исключал вариант своего танка шириной 1 м на двух членов экипажа – но чертежей этой модификации не прилагалось.

     Считается, что автор создал свой проект в помощь наступающей пехоте. Нет данных, что Collomp предлагал свой проект военным, но в июне 1941г. его заявка была одобрена французским патентным бюро при правительстве Виши, и 3 сентября 1941г. патент был опубликован. (Рис.3)



Рис.3 – Иллюстрация Collomp 1-Man Tank, выполненная Mr. C. Ryan.
