Type 94 TK-37





Type 94 TK-37

Япония

Минилегкий по массе танк сопровождения





Основная статья: Японское танкостроение 1930-1937гг.

Легче легкого





    В середине 1930-х на фоне «кавалерийского» пушечного «Ха-Го», «пехотный» минилегкий пулеметный танк Тип 94 ТК (Рис.1) смотрелся уже не очень.

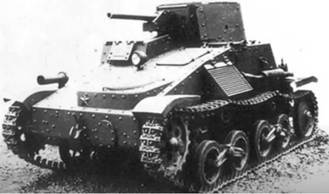

Рис.1 - Type 94 TK Mod.1936.



Говорят, в 1935г. на Тип 94 ТК поставили 37-мм орудие, однако на фото этого варианта показана машина с опущенным на грунт ленивцем, а считается, что Хара внес такое изменение в ходовую часть в 1936г. (Рис.2)

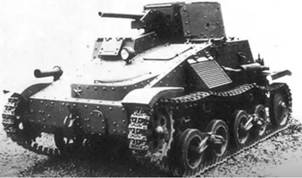

Рис.2 - Тип 94 ТК с 37-мм орудием.



     37-мм танковая пушка Тип 94 имела длину ствола 1359 мм. Орудие имело углы вертикального наведения от -15° до +20°. Орудие устанавливалось в башне на вертикальных и горизонтальных цапфах, позволявших помимо вертикальной наводки осуществлять также ограниченную наводку в горизонтальной плоскости без поворота башни. Какие-либо механизмы наведения отсутствовали, наводка осуществлялась качанием орудия при помощи специального плечевого упора. (Рис.3)



Рис.3 – Установка 37-мм орудия в башне малого танка.



    Бронебойный снаряд этого орудия массой 0,67 кг при начальной скорости 575 м/с на дистанции 300 м пробивал 35 мм брони при угле встречи 90°.

   Опыт показал, что стандартная башня Тип 94 ТК была слишком тесной для 37-мм пушки, а орудие – слишком мощным для такой машины.
