ТАНКИ СССР

1929-1937гг.



© Смирнов А.Г., 2020г.





3 Директория, 1929-1933гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Развитие темы танка Renault FT в СССР.



Синтетический прототип «Рено», Fr, 1916 – (бгм)9

Renault FT-17/18

Легкий по массе пехотный танк:

-  Char Mitrailler 8 mm: 6,5т, пуль, 2 чел

- Char Canon 37mm: 6,7т, 37мм, 2 чел

Проект август-октябрь 1916г.

Выпускался во Франции февраль 1917 – декабрь1918гг., Renault, Berliet, SOMUA, Delauney-Belleville

(в феврале 1917г. появился первый прототип машины, серийный выпуск с сентября 1917г.)

Принят на вооружение.

Выпущено 3587 шт. (2316 шт. пулеметных и 1271 шт. пушечных)

Принимал участие в БД (WWI, WWII)

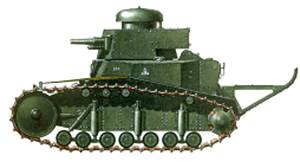

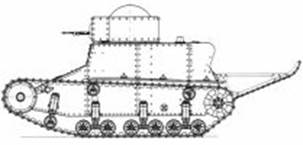

3.5) Т-18 обр. 1930г.

Непосредственный прототип: МС-1/Т-18 обр. 1927/29гг.

Малый пехотный танк: 5,5т, 37мм, 1пуль, 2 чел

Картинки по запросу советские колесно-гусеничные танки

Проект 1929гг., ГКБ ОАТ (бюро Шукалова), з-д «Большевик»

Выпускался 1929-1931гг., з-д «Большевик», Мотовилихинский машиностроительный завод

Принят на вооружение

Выпущено 851 шт.

Эксплуатация 1930-1941гг.

Принимал участие в БД (WWII)



3.6) Т-20

Непосредственный прототип: Т-18 обр. 1930г.

Малый пехотный танк: 5,5т, 37мм, 1пуль, 2 чел

Проект 1929-1931гг., з-д «Большевик»



3.7) Т-21

Непосредственный прототип: Т-17

Сверхлегкий по массе танк сопровождения пехоты: 2т, пуль, 2 чел

Проект 1929-1930гг., ГКБ ОАТ



3.8) Т-22

Прямой прототип: Т-17

Минилегкий по массе танк сопровождения: 3,26т, пуль, 2 чел

Проект 1929-1930гг., ГКБ ОАТ



3.9) Т-23

Прямой прототип: Т-17

Минилегкий по массе танк сопровождения: 3,5т, пуль, 2 чел

Проект 1929-1930гг., ГКБ ОАТ

Выпускался 1930г.

Выпущено 1 шт. (опытный)

Эксплуатация 1930г.



3.10) Т-23*

Непосредственный прототип: Т-23

Минилегкий по массе танк сопровождения: ˃3,5т, пуль, 2 чел

Проект 1930г., ГКБ ОАТ

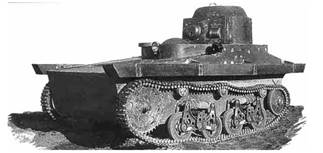

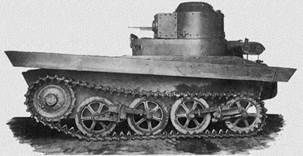

3.11) Т-17*/ТН-17*

Непосредственный прототип: Т-23

Сверхлегкий по массе плавающий танк: 2,7т, пуль, 2 чел

Проект 1930г., ГКБ ОАТ



3.12) ОТ-1

Непосредственный прототип: Т-18 обр. 1930г.

Экспериментальный малый огнеметный танк: 5,7т, огнемет, пуль, 2 чел

Выпускался 1931г., конверсия

Выпущено 1 шт. (экспериментальный)



3.13) МС-1а

Непосредственный прототип: Т-18 обр. 1930г.

Экспериментальный малый танк: 5,5т, 37мм, 1пуль, 2 чел

Проект 1933г., з-д «Большевик»

Выпускался 1933г., з-д «Большевик», конверсия

Выпущено 1 шт. (экспериментальный)

Эксплуатация 1933г.





12 Директория, 1929-1931гг.

Концепция боевой гусеничной машины (бгм) 1903г.



По типу французского Renault NC1/NC27.



Синтетический прототип «Рено», Fr, 1916 – (бгм)9

Региональный прототип Renault NC1/NC27

Renault NC1/NC27

Непосредственный прототип: Рено FT-17/18

Легкий по массе пехотный танк: 8,4 – 8,5т, 37мм/пуль, 2 чел

https://www.aviarmor.net/tww2/photo/france/renault_nc27/nc27_s1.jpg

https://www.aviarmor.net/tww2/photo/france/renault_nc27/nc27_test_1.jpg

Проект 1924-1925гг., Renault

Выпускался 1925-1929гг., Renault

Принят на вооружение вне Франции

Выпущено 16 шт.



12.1) Т-19

Прямой прототип: Renault NC1/NC27

Легкий по массе пехотный танк: 8,05т, 37мм, 2пуль, 3 чел

Вид по проекту

Проект 1929-1931гг., ГКБ ОАТ (бригада Гинзбурга)

Выпускался 1931г., Ижорский з-д?

Выпущено 1/2 шт. (опытный)



12.2) Т-19 улучшенный

Прямой прототип: Renault NC1/NC27

Легкий по массе пехотный танк: 8,05т, 37мм, 2пуль, 3 чел

Проект 1931г., ГКБ ОАТ (бригада Гинзбурга)





13 Директория, 1929-1931гг.

Концепция гусеничного трактора (тр) 1915г.



Проекты колесно-гусеничных танков по типу чехословацких машин КН.



Дублирующий реликтовый прототип Hanomag WD-50PS, Č, 1923 – (тр)11

Региональный прототип KH-60

KH-60

Непосредственный прототип: KH-50

Легкий по массе колесно-гусеничный танк: 7,570т, 47мм/2пуль, 2 чел

Выпускался 1926-1927гг., Breifeld-Danek (?), ČKD

Выпущено 2 шт. (опытные)

Эксплуатация 1926-1927гг.

Проданы в СССР в 1927г.



13.1) Т-25 проект 1

Прямой прототип: KH-60

Минилегкий по массе колесно-гусеничный танк: 4,5т, пуль, 2 чел

Проект 1929г., НАМИ



13.2) Д-7//Д-44

Прямой прототип: KH-60

Минилегкий по массе колесно-гусеничный танк: 3,5т, пуль, 2 чел

Проект 1931г., ОКИБ УММ





14 Директория, 1929-1930г.

Концепция автомобиля на гусеничном ходу (лк) 1917г.



Колесно-гусеничная танк-танкетка по типу бронемашины Кристи М1927.



Синтетический прототип Кристи М1928, URS, 1929 – (лк)10

Бронемашина Дж.У.Кристи М1928



14.1) Т-25 проект 2

Прямой прототип: Кристи М1928

Сверхлегкий по массе колесно-гусеничный танк: 2,5-3т, пуль, 2 чел

Проект 1929-1930гг., Симской





9 Директория, 1929 - 1931гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Советские маневренные танки по подобию американских опытных машин Medium Tank Т1Е1.



Синтетический прототип Mk D, UK, 1918- (бгм)26

Региональный прототип Medium Tank А Model 1921

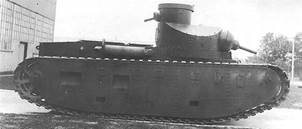

Medium Tank А Model 1921

Прямой прототип: Medium Tank Mark D

Средний танк: 18,597т, 57мм, пуль, 4 чел

http://www.aviarmor.net/tww2/photo/usa/medium_m1921/m1921_may1922_1.jpg

Проект 1920-1921гг., Rock Island Arsenal

Выпускался 1921-1922гг., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1922-1923гг.

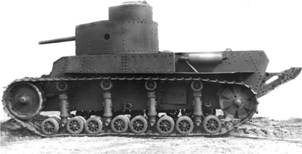

9.2) Т-24

Непосредственный прототип: Т-12

Средний танк: 18,5т, 45мм, 4пуль, 5 чел

https://pda.coollib.com/i/36/324336/i_038.jpg

Проект 1929-1930гг., ГКБ ОАТ, ХПЗ

Выпускался 1931г., ХПЗ

Принят на вооружение

Выпущено 24 шт.



9.3) Т-30//Т-32

Прямой прототип: Т-12

Тяжелый танк: 60/50-55т, 2х76мм, 37мм, 6пуль/76мм, 37мм, 5пуль, 6-7 чел

Проект 1929-1932гг., з-д «Большевик», ГКБ ОАТ





15 Директория, 1929-1932гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Маневренные танки изобретателя Дыренкова.



15.1) Д-4

Синтетический прототип Д-4, URS, 1929- (бгм)57

Средний колесно-гусеничный танк: 15/21т, 2х45мм, 4пуль, 6 чел

Проект 1929-1930гг., ОКИБ УММ

Выпускался 1931г., Ижорский з-д, Можерез

Выпущено 1 шт. (опытный)



15.2) Д-5

Прямой прототип: Д-4

Средний танк: 25т, 2х76мм, 4пуль, 6-8 чел

Проект 1931-1932гг., КБ УММ





16 Директория, 1930-1932гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Проекты «маневренно-позиционных» танков по спецификации, близкой французской спецификации батального танка.

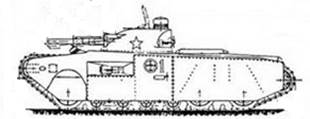

16.1) ТГ-1

Синтетический прототип TG, URS, 1930- (бгм)54

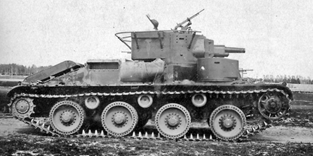

Средний колесно-гусеничный танк: 17/25т, 76мм, 37мм, 5пуль, 5 чел

Проект 1930-1931гг., Гроте

Выпускался 1931г. АВО-5 (з-д «Большевик»)

Выпущено 1 шт. (опытный)

Эксплуатация 1931г.



16.2) ТА-1/Т-1001

Прямой прототип: ТГ-1

Средний танк: 18,2т, 76мм, 37мм, 3пуль, 5 чел

Проект 1931г., ТО ЭКУ ОГПУ



16.3) ТА-2/Т-1002

Непосредственный прототип: ТА-1

Средний колесно-гусеничный танк: 27т, 76мм, 37мм, 5пуль, 5 чел

Проект 1931г., ТО ЭКУ ОГПУ



16.4) Т-3

Прямой прототип: ТА-2

Тяжелый по массе средний колесно-гусеничный танк: 32т, 76мм, 37мм, 5пуль, 5 чел

Проект 1931 – 1932гг., ТО ЭКУ ОГПУ



16.5) ТГ-IV

Прямой прототип: ТГ-1

Тяжелый танк: 75т, 3 ор, ? пуль, ок. 9 чел

Проект 1931/1932гг., Гроте





17 Директория, 1930-1931гг.

Концепция колесного движителя (кт) 1915г.



Танк на шасси колесного трактора.



Дублирующий реликтовый прототип Fordson F, URS,1930 – (кт)13

Fordson F

Колесный сельскохозяйственный трактор

Выпускался в СССР под названием «Фордзон-Путиловец»



17.1) «Фордзон-Путиловец» бронированный

Непосредственный прототип: Fordson F(кт)13

Бронированный колесный трактор: 2,5т, пуль, 2 чел

Проект 1930г., Кировский з-д?

Выпускался 1931г.

Выпущено 1 шт. (опытный)

Эксплуатация 1931г.



18 Директория, 1930-1931гг.

Концепция гусеничного трактора (тр) 1915г.



Танк на шасси трактора Hanomag.



Синтетический прототип Hanomag WD-50/Коммунар, URS, 1930-(тр)32

Трактор «Коммунар»

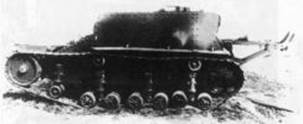

18.1) Д-10

Непосредственный прототип: Коммунар (тр)32

Бронированный гусеничный трактор: 11,92т, 76мм, 3-4пуль, 3 чел



Проект 1930г., КБ УММ

Выпускался 1931г., Можерез

Выпущено 1 шт. (опытный)

Эксплуатация 1931г.





19 Директория, 1930-1931гг.

Концепция гусеничного трактора (тр) 1915г.



Танк на шасси трактора Caterpillar 60.



Дублирующий реликтовый прототип Caterpillar 60, URS, 1930-(тр)33

Трактор Caterpillar 60



19.1) Д-11

Непосредственный прототип: Caterpillar 60 (тр)33

Бронированный гусеничный трактор: 12т, 76мм, 3-4пуль, 3 чел

Проект 1930г., КБ УММ

Выпускался 1931г., Можерез

Выпущено 1 шт. (опытный)

Эксплуатация 1931г.





20 Директория, 1930-1934/35гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Сверхлегкие по массе танки на базе конструкции танкетки Carden-Loyd Mk.VI.



Синтетический прототип Carden-Loyd VI, UK, 1930 – (бгм)22

Carden-Loyd Mk.VI

Танкетка массой 1600 кг

Похожее изображение

Выпускалась 1929-1935гг.



20.1) Т-27

Непосредственный прототип: Carden-Loyd VI

Сверхлегкий по массе танк сопровождения: 2,7т, пуль, 2 чел

Необычные танки Росcии и СССР.  Танкетка ППГ-1, 1940 г.

Проект 1930-1931гг., з-д №2 ВАТО

Выпускался 1931-1933гг., з-д «Большевик», з-д №2 ВАТО (з-д №37), ГАЗ

Принят на вооружение

Выпущено 3101 шт.

Эксплуатация 1931-1945гг.

Принимал участие в БД (WWII)

Экспорт

Турция

1935г.

1935-193?гг.

2 шт.



20.2) ОТ-27/ХТ-27

Непосредственный прототип: Т-27

Сверхлегкий по массе огнеметный танк: 2,7т, огнемет, 2 чел

Выпускался 1932-1934/35гг., з-д №2 ВАТО (з-д №37)

Принят на вооружение

Выпущено 194/187 шт.

Эксплуатация 1932-1941гг.

Принимал участие в БД (WWII)





21 Директория, 1931-1932гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Проекты сверхтяжелых танков.



21.1) ТП-1

Синтетический прототип ТП, URS, 1931-(бгм)56

Сверхтяжелый танк: ˃75т, 152,4мм, 2х37мм, 6пуль/106,7мм, 2х76,2мм, 6пуль, 8-10/12 чел

Проект 1931-1932гг., Гроте, ТО ЭКУ ОГПУ



21.2) Т-39-1-6

Прямой прототип: ТП-1

Сверхтяжелый танк: 90т, 152,4мм/107мм/76мм/45мм, 2 огнемета, 4-6пуль, 12 чел

Проект 1933г., ОКМО (з-д №185)



21.3) Т-39-7-1

Непосредственный прототип: Т-39-1-6

Сверхтяжелый танк: 90т, 152,4мм, 2х107мм, 2х45мм, огнемет, 6пуль, 12 чел



Проект 1933г., ОКМО (з-д №185)



21.4) Т-39-7-2

Непосредственный прототип: Т-39-1-6

Сверхтяжелый танк: 90т, 4х107мм, 2х45мм, огнемет, 6пуль, 12 чел

Проект 1933г., ОКМО (з-д №185)



21.5) Т-39-8

Непосредственный прототип: Т-39-1-6

Сверхтяжелый танк: 90т, 154мм, 3х45мм, огнемет, 6пуль, 12 чел

Проект 1933г., ОКМО (з-д №185)





22 Директория, 1931-1937гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Тяжелые пятибашенные танки.

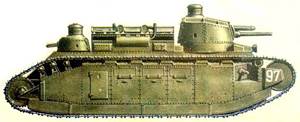

Синтетический прототип FCM Char Lourd Fr, 1916 - (бгм)5

Региональный прототип A1E1 “Independent”

A1E1 “Independent”

Прямой прототип: FCM 2C/Char Lourd 2C

Тяжелый танк: 32,5т, 47мм, 4пуль, 8 чел.

Проект 1923-1925гг., Vickers

Выпускался 1926г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1926-1935гг., 1940г.

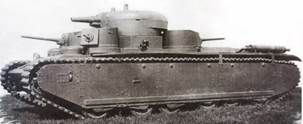

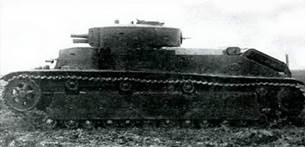

22.1) Т-35-1

Прямой прототип: A1E1

Тяжелый танк: 38т, 76мм, 2х37мм, 4пуль, 10 (12) чел

Проект 1931-1932гг., ОКМО з-да «Большевик»

Выпускался 1932г., з-д «Большевик»

Выпущено 1 шт. (опытный)

Эксплуатация 1932-1933гг.



22.2) Т-42

Прямой прототип: A1E1

Сверхтяжелый танк: 101,6т, 107мм, 2х45мм, 7пуль, 10 чел

Проект 1932-1933гг., Гроте, ОКМО



22.3) Т-35-2

Непосредственный прототип: Т-35-1

Тяжелый танк: 38т, 76мм, 2х37мм, 4пуль, 10 (12) чел

Проект 1932-1933гг., ОКМО з-да «Большевик»

Выпускался 1933г., з-д «Большевик»

Выпущено 1 шт. (опытный)

Эксплуатация 1933г.

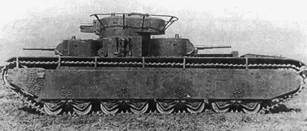

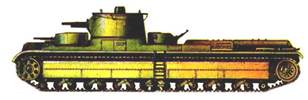

22.4) Т-35 обр.1933/37гг.

Прямой прототип: Т-35-1

Тяжелый танк: 50/52т, 76мм, 2х47мм, 5пуль, 10 (12) чел

Т-35 обр.1933г.

Т-35 обр.1937г.

Проект 1933гг., ОКМО з-да «Большевик»

Выпускался 1933-1938гг., ХПЗ

Принят на вооружение

Выпущено 53 шт.

Эксплуатация 1933-1942гг.

Принимал участие в БД (WWII)





23 Директория, 1931-1937гг.→

Концепция автомобиля на гусеничном ходу (лк) 1916г.



Развитие колесно-гусеничного шасси Кристи.



Основной прототип Кристи М.1918, US, 1919 – (лк)3

Региональный прототип Christie M1931

Christie M1931

Непосредственный прототип: Christie М1928

Легкий по массе средний колесно-гусеничный танк: 10500 кг, 37мм, пуль, 2 чел

Проект, 1930г., Christie

Выпускался 1930-1931гг., U.S. Wheel Track Layer Corporation

Выпущено 10 шт. (опытные)

Эксплуатация 1931-1936гг.



23.1) БТ-2

Непосредственный прототип: Christie M1931

Легкий по массе колесно-гусеничный танк: 11,3т, 37мм/37мм, пуль/2пуль/3пуль, 2 чел

с 37-мм пушкой

с 37-мм пушкой и пулеметом

с двумя пулеметами

с тремя пулеметами

Проект 1931г, СКБ, КБ ХПЗ

Выпускался 1931-1933гг., ХПЗ

Принят на вооружение

Выпущено 620 шт. (127/148 шт. пушечно-пулеметные, 60 танков - пушечные, 412 шт. пулеметные)

Эксплуатация 1933-1943/44гг.

Принимал участие в БД (WWII)



23.2) Д-38

Прямой прототип: БТ-2

Средний по массе колесно-гусеничный танк огневой поддержки: 14т, 76мм, 37мм, 2пуль, 3-4 чел

Проект 1931г., ОКИБ УММ



23.3) БТ облегченный

Прямой прототип: Christie M1931

Легкий по массе колесно-гусеничный танк: 7,5т, 37мм, пуль, 2 чел

Проект 1931-1933гг., СКБ, КБ ХПЗ



23.4) Б-Т

Прямой прототип: Christie M1931

Легкий по массе колесно-гусеничный танк: 12-12,5т, 37мм/45мм, 2пуль, 4 чел

Проект 1931г., СКБ, КБ ХПЗ



23.5) Д-38-2

Непосредственный прототип: БТ-2

Легкий по массе колесно-гусеничный танк огневой поддержки: 11,5т, 76мм, пуль, 3 чел

Проект 1931г., ОКИБ УММ

Выпускался 1932г., з-д «Большевик»?

Выпущено 1 шт. (опытный)



23.6) ПТ-1

Прямой прототип: БТ-2

Средний по массе колесно-гусеничный плавающий танк: 14,2т, 45мм, 4пуль, 4 чел

Проект 1931-1932гг., Ижорский з-д, ЭКУ ОГПУ

Выпускался 1932г., з-д «Красный пролетарий»

Выпущено 1 шт. (опытный)

Эксплуатация 1932-1933г.



23.7) БТ-С

Прямой прототип: БТ-2

Средний по массе колесно-гусеничный танк: 26-28т, 76мм, 4пуль, 4-5 чел

Проект 1932г., ХПЗ, КБ Оружобъединения, НАТИ



23.8) Истребитель Б-Т

Непосредственный прототип: БТ-2

Легкий по массе колесно-гусеничный истребитель танков: 11,3т, 37мм, пуль, 3 чел

Проект 1932г., Ижорский з-д

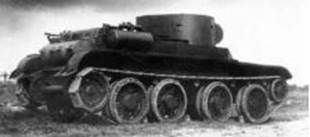

23.9) БТ-4

Непосредственный прототип: БТ-2

Легкий по массе колесно-гусеничный танк: 11,3т, 37мм, пуль, 2 чел

Проект, 1932г., ХПЗ

Выпускался 1932г., ХПЗ

Выпущено 1/3 шт. (опытные)

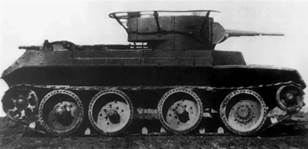

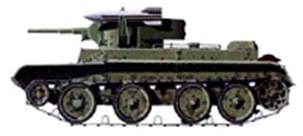

23.10) БТ-5//БТ-5РТ

Непосредственный прототип: БТ-2

Легкий по массе колесно-гусеничный танк: 11,5т, 45мм, пуль, 3 чел

Радиофицированный вариант БТ-5РТ

Проект 1932г., Ижорский з-д, ХПЗ

Выпускался 1932-1934гг., ХПЗ

Принят на вооружение

Выпущено 1884 шт. (1621 линейный, 263 радиофицированные)

Эксплуатация 1933-1945гг.

Принимал участие в БД (WWII)

Экспорт

Испания

1937г.

1937-1939гг.

50 шт.

Трофейное применение

Италия

1938г.

3-5 шт.

Финляндия

1940-1941гг.

1941-1942гг.

4 шт.

Германия

1941г.

возможно использовались, количество использовавшихся не установлено



23.11) БТ-6

Непосредственный прототип: БТ-4

Легкий по массе колесно-гусеничный танк: 11,5т, 45мм, пуль, 3 чел

Проект 1932г., ХПЗ

Выпускался 1932г., ХПЗ

Выпущено 1 шт. (опытный)

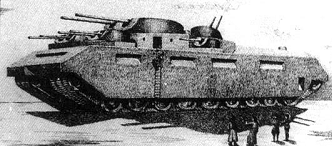

23.12) Танк Рафаэлянца

Непосредственный прототип: БТ-2

Минилегкий по массе колесно-гусеничный аэротанк: 5,5т, 20мм/пуль, 2 чел

Проект 1932-1933г., ЦАГИ



23.13) Проект Добровольского-Самсонова

Непосредственный прототип: Танк Рафаэлянца

Минилегкий по массе колесно-гусеничный аэротанк: 5,5т, 20мм/пуль, 2 чел

Проект 1932-1933г., ЦАГИ



23.14) БТ-7 обр. 1933г.

Непосредственный прототип: БТ-5

Легкий по массе колесно-гусеничный танк: 13,5т, 76мм, 2пуль, 4/3 чел

Проект 1933г., ХПЗ

Выпускался 1934г., ХПЗ

Выпущено 1 шт. (опытный)

Эксплуатация 1934г.



23.15) БТ-76-М5

Непосредственный прототип: БТ-2

Легкий по массе колесно-гусеничный танк огневой поддержки: 11,5т, 76мм, пуль, 3 чел

Проект 1933г., АТУ ЭКУ ОГПУ

Выпускался 1933г., конверсия, завод «Красный пролетарий»

Выпущено 1 шт. (опытный)



23.16) ИТ-3

Прямой прототип: ПТ-1

Средний по массе колесно-гусеничный танк: 15т, 76мм, 3пуль, 4 чел

Проект 1933г., Автотанковое бюро технического отдела ЭКУ ОГПУ

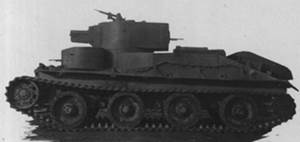

23.17) Т-29-1//Т-29-3

Непосредственный прототип: ИТ-3

Средний по массе колесно-гусеничный танк: 14,79т/15,415т, 76мм, 2пуль, 4 чел

Проект 1933г., ЭКУ ОГПУ



23.18) ПТ-1А

Непосредственный прототип: ПТ-1

Средний по массе колесно-гусеничный плавающий танк: 15,35т, 45мм, 3пуль, 4 чел

Проект 1933-1934г., ЭКУ ОГПУ

Выпускался 1934г., з-д №185

Выпущено 1 шт. (опытный)

Эксплуатация 1934г.



23.19) БТ-2 БХМ-2

Непосредственный прототип: БТ-2

Легкий по массе колесно-гусеничный огнеметный танк: 11,5т, огнемет, пуль, 2 чел

Проект 1934-1935гг.



23.20) БТ-2-ИС

Непосредственный прототип: БТ-2

Экспериментальный легкий по массе колесно-гусеничный танк: 11,8, 37мм, пуль, 2 чел

Проект 1934-1935гг., Сталин, КБ Цыганова

Выпускался 1935г., конверсия, рем. з-д №48

Выпущено 1 шт. (экспериментальный)

Эксплуатация 1935г.

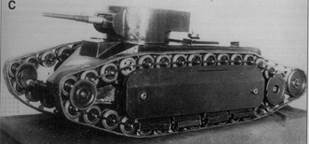

23.21) БТ Цыганова изобретение II

Прямой прототип: БТ-5

Легкий по массе скоростной танк: 11,5т, 45мм, пуль, 3 чел

761

Проект 1934-1935гг., Цыганов



23.22) БТ-7//БТ-7РТ обр.1935г.

Непосредственный прототип: БТ-7 обр.1933г.

Легкий по массе колесно-гусеничный танк: 13т, 45мм, пуль, 3 чел

Радиофицированный вариант БТ-7РТ

Проект 1934гг., ХПЗ

Выпускался 1934-1937гг., ХПЗ

                      1938, 1940 конверсия БТ-7А

Принят на вооружение

Выпущено 2229 шт.

основной выпуск 2194 шт.  (примерно 1229 линейных машин и 965 радийных)

+ 35 конверсионных

Эксплуатация 1933-1945гг.

Принимал участие в БД (WWII)

Трофейное применение

Финляндия

1940-1941гг.

1941г.

4 шт.

Германия

1941г.

использовались, количество использовавшихся не установлено



23.23) БТ-7А

Непосредственный прототип: БТ-7

Легкий по массе колесно-гусеничный танк огневой поддержки: 13,5т, 76мм, 2пуль, 3 чел

Проект 1934-1935гг., ХПЗ

Выпускался 1935-1938гг., ХПЗ

Принят на вооружение

Выпущено 134 шт.

Эксплуатация 1938-1941гг.

Принимал участие в БД (WWII)



23.24) РБТ-5

Непосредственный прототип: БТ-5

Экспериментальный легкий по массе колесно-гусеничный танк: 11,7т, 45мм, 2 РС, пуль, 3 чел

Проект 1935г.

Выпускался 1935г., конверсия

Выпущено 1 шт. (экспериментальный)



23.25) ХБТ-5//БХМ-2

Непосредственный прототип: БТ-5

Легкий по массе колесно-гусеничный огнеметный танк: 12т (?), огнемет, пуль, 2 чел

Проект 1935г.

Выпускался 1936-1937гг., конверсия, ремзавод КВО №48

Выпущено 2/13 шт.

Эксплуатация 1936-1941гг.



23.26) БТ-5-ИС

Непосредственный прототип: БТ-5

Легкий по массе колесно-гусеничный танк: 12т, 45мм, пуль, 3 чел

bt_is_9

Проект 1936г., КБ Цыганова

Выпускался 1936г., конверсия, рем. з-д №48

Принят на вооружение

Выпущено 10 шт.

Эксплуатация 1936-1941гг.



23.27) ХБТ-7

Непосредственный прототип: БТ-7

Средний по массе колесно-гусеничный огнеметный танк: 15т, огнемет, пуль, 2 чел

Выпускался 1936/1937г., конверсия, рем. з-д №48

Выпущено 1/2 шт. (опытные)

Эксплуатация 1937-1941гг.





24 Директория, 1931-1937гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Легкие танки по типу 6-тонного Vickers Mk.E.



Основной прототип Vickers Е, UK, 1927 – (бгм)23

Региональный прототип Vickers Mk.E Type A

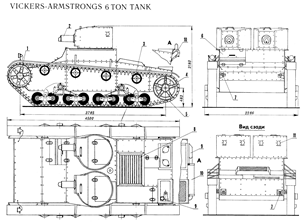

Vickers Mk.E Type A

Непосредственный прототип: Vickers E, UK, 1927 – (бгм)23

Легкий по массе пехотный танк: 7,2т, 2пуль, 3 чел

Проект 1927г., Carden-Loyd

Выпускался 1928-1932гг., Vickers

Принят на вооружение за пределами Великобритании

Выпущено 61 шт. (включая 5 демонстрационных)



24.1) ТММ-1

Непосредственный прототип: Vickers Mk.E Type A

Легкий по массе пехотный танк: 7,960т, 3пуль, 4 чел

Проект 1931г., ВАММ

Выпускался 1932г., конверсия, ВАММ

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.



24.2) ТММ-2

Непосредственный прототип: Vickers Mk.E Type A

Легкий по массе пехотный танк: 7,6т, 37мм, пуль, 3 чел

Проект 1931г., ВАММ

Выпускался 1932г., конверсия, ВАММ

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.

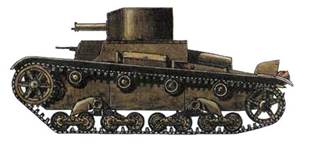

24.3) Т-26 обр. 1931/32гг.

Непосредственный прототип: Vickers Mk.E Type A

Легкий по массе пехотный танк: 8/8,2т, 2пуль, 3 чел

Картинки по запросу танк т-26 обр.31 года

Легкий по массе пехотный танк: 8,4т, 37мм, пуль, 3 чел

Проект 1931г., з-д «Большевик»

Выпускался 1931-1934гг., з-д «Большевик» (з-д №174)

Принят на вооружение

Выпущено 1562 шт. (450 пушечно-пулеметные, 1112 пулеметные)

Эксплуатация 1932-1942гг.

Принимал участие в БД (WWII)

Экспорт

Турция

1935г.

1935-1942гг.

16/2 шт.



24.4) СУ-1

Непосредственный прототип: Vickers Mk.E Type A

Легкий по массе танк огневой поддержки: 8,05т, 76мм, 3 чел

Проект 1931г., з-д «Большевик»

Выпускался 1931г., з-д «Большевик»

Выпущено 1 шт. (опытный)

Эксплуатация 1931-1932гг.



24.5) Т-34 мобилизационный

Прямой прототип: Vickers Mk.E Type A

Малый легкий танк: 4,7/4,8т, пуль/20мм, 2 чел

Пулеметный вариант

Пушечный вариант

Проект 1931-1932гг., з-д «Большевик», з-д №185

Выпускался 1932-1933гг., з-д №185

Выпущено 2 шт. (опытные)

Эксплуатация 1933г.



24.6) Т-26-76-Д

Непосредственный прототип: Т-26 обр. 1931/32гг.

Легкий по массе танк огневой поддержки: 9т, 76мм, пуль, 3 чел

Выпускался 1932г., з-д «Большевик»

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.



24.7) «Путиловец» А-39

Непосредственный прототип: Т-26 обр. 1931/32гг.

Легкий по массе танк огневой поддержки: 8,2т, 76мм, пуль, 3 чел

Проект 1932г., КБ «Красный Путиловец»



24.8) СТ

Непосредственный прототип: Т-26 обр. 1931/32гг.

Легкий по массе огнеметный танк: 9т, огнемет, пуль, 2 чел

Проект, 1932г., Военно-техническая академия



24.9) ОТ-26/ХТ-26

Непосредственный прототип: Т-26 обр. 1931/32гг.

Легкий по массе огнеметный танк: 9т, огнемет, пуль, 2 чел

Проект 1932г., з-д «Большевик», з-д «Компрессор»

Выпускался 1932-1935гг., з-д «Большевик» (з-д №174)

Принят на вооружение

Выпущено 605 шт. (из них 53 путем конверсии)

Эксплуатация 1933-1942гг.

Принимал участие в БД (WWII)

Трофейное применение

Финляндия

1939/40гг.

1940-1943?гг.

4 шт.

в качестве учебных

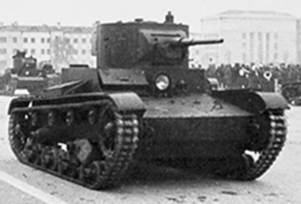

24.10) Т-26 обр.1933/36гг.

Непосредственный прототип: Т-26 обр. 1931/32гг.

Легкий по массе пехотный танк: 9,2-9,65т, 45мм, 1/2пуль, 3 чел

Проект 1932-1933гг.

Выпускался 1933-1936гг., з-д №174, СТЗ

Принят на вооружение

Выпущено 4335 шт.

Эксплуатация 1933-1945гг.

Принимал участие в БД (WWII)

Экспорт

Турция

1935г.

1935-1942гг.

64 шт.

Испания

1936-1937гг.

1937-1960гг.

206/156 шт.



Трофейное применение

Финляндия

1939-1941гг.

1941-1961гг.

от 126 шт. до нескольких десятков.



24.11) Т-26-4

Непосредственный прототип: Т-26 обр. 1931/32гг.

Легкий по массе танк огневой поддержки: 10-11т, 76мм, пуль, 3 чел

Проект 1932-1933гг., з-д №174

Выпускался 1933-1934гг., з-д №174

Выпущено 5 шт. (опытные)

Эксплуатация 1933-1935гг.



24.12) КТ-26

Прямой прототип: Т-26 обр.1933/36гг.

Легкий по массе колесно-гусеничный танк: 8,4т, 45мм, пуль, 3 чел

Проект 1932-1933гг., ВАММ



24.13) АТ-1

Непосредственный прототип: Т-26 обр.1933/36гг.

Легкий по массе танк огневой поддержки: 9,6т, 76мм, пуль, 3 чел

Проект 1933-1935гг., з-д №185

Выпускался 1935-1937гг., з-д №174, Ижорский з-д, Кировский з-д

Выпущено 3 шт.

Эксплуатация 1935-1941гг.

Принимал участие в БД (WWII)



24.14) Т-46

Прямой прототип: Т-26 обр.1933/36гг.

Средний по массе колесно-гусеничный танк: 15т, 45мм, 2пуль, 3 чел

Проект 1934-1935гг., з-д №174

Выпускался 1935г., з-д №174

Выпущено 1 шт. (опытный)



24.15) Т-46-1

Непосредственный прототип: Т-46

Средний по массе колесно-гусеничный танк: 17,5т, 45мм, огнемет, 2пуль, 3 чел

Проект 1935-1936гг., з-д №185

Выпускался 1936гг., з-д №174

Принят на вооружение

Выпущено 4 шт.

Эксплуатация 1937-1938гг.



24.16) ХТ-130/ОТ-130

Непосредственный прототип: Т-26 обр.1933/36гг.

Легкий по массе огнеметный танк: 9,5т, огнемет, пуль, 2 чел

Проект 1935-1936гг., з-д «Компрессор», з-д №174

Выпускался 1936-1939гг., з-д №174

Принят на вооружение

Выпущено 401 шт.

Эксплуатация 1936-1943гг.

Принимал участие в БД (WWII)



24.17) ТТ-26

Непосредственный прототип: Т-26 обр.1933/36гг.

Легкий по массе огнеметный танк: 9,5т, огнемет, пуль, внешний оператор

Проект 1935-1936гг., «Остехбюро»

Выпускался 1936г., з-д №174 (конверсия)

Принят на вооружение

Выпущено 37 шт.

Эксплуатация 1936-1941гг.



24.18) ОУ-Т-26

Непосредственный прототип: Т-26 обр. 1931/32гг.

Экспериментальный легкий по массе огнеметный танк: 8,4т, огнемет, 2пуль, 3 чел

Проект 1936. ВАММ

Выпускался 1936г., ВАММ (конверсия)

Выпущено 1 шт. (экспериментальный)

Эксплуатация 1936г.



24.19) Т-26 обр.1937г.

Непосредственный прототип: Т-26 обр. 1933/36гг.

Легкий по массе пехотный танк: 9,5/9,75т, 45мм, 2пуль, 3 чел

Выпускался 1937г., з-д №174

Принят на вооружение

Выпущено 550 шт.

Эксплуатация 1937-1945(?)гг.

Принимал участие в БД (WWII)

Экспорт

Испания

1937г.

1937-1960гг.

100 шт.

Китай

1938г.

1938-1950гг.

82 шт.





25 Директория, 1931-1936гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Трехбашенные средние танки по типу 16-тонного Vickers Medium.



Синтетический прототип FCM Char Lourd Fr, 1916 - (бгм)5

Региональный прототип FCM 2C/Char Lourd 2C

Региональный прототип Vickers Medium Tank Mk III

Vickers Medium Tank Mk III

Непосредственный прототип: Medium Tank А6

Средний танк: 17,5 т, 47мм, 3пуль, 6 чел

Проект 1929г. Vickers

Выпускался 1929-1931гг. Royal Ordnance Factory, Vickers

Принят на вооружение

Выпущено 3 шт

Эксплуатация 1930-1940гг.



25.1) ВТА

Прямой прототип: Vickers Medium Tank Mk III

Средний танк: 16т, 45мм, 4пуль, 6 чел

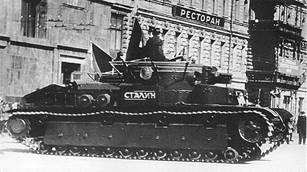

Картинки по запросу "танк Т-28"

Проект 1931г., факультету моторизации и механизации Военно-технической академии



25.2) Т-28-1

Прямой прототип: Vickers Medium Tank Mk III

Средний танк: 17т, 37мм, 3пуль, 6 чел

Проект 1931г., ВОАО

Выпускался 1932г., з-д «Большевик»

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.



25.3) Т-28 обр. 1933/34гг.

Непосредственный прототип: Т-28-1

Средний танк: 17,5/20т, 76мм, 4пуль, 6 чел

Проект 1932г., «Красный Путиловец»

Выпускался 1933-1935гг., «Красный Путиловец»

Принят на вооружение

Выпущено 124 шт

Эксплуатация 1933-1940/44гг.

Принимал участие в БД (WWII)



25.4) Т-29-4//Т-29-5

Прямой прототип: Т-28 обр. 1933/35гг.

Средний колесно-гусеничный танк: 21т/24т, 76мм, 4пуль, 5/6 чел

Т-29-4

Т-29-5

Проект 1933-1934гг., ЭКУ ОГПУ, з-д №185

Выпускался 1934г., з-д №185

Выпущено 2 шт. (опытные)

Эксплуатация 1935-1942гг.



25.5) Т-29

Непосредственный прототип: Т-29-5

Средний колесно-гусеничный танк: 28,5т, 76мм, 5пуль, 5 чел

Проект 1935-1936гг., з-д №185

Выпускался 1936г., з-д №185

Выпущено 1 шт. (опытный)

Эксплуатация 1937-1941гг.

Принимал участие в БД (WWII)



25.6) Т-28 обр.1935/36гг.

Непосредственный прототип: Т-28 обр.1933/34гг.

Средний танк: 25,4/27т, 76мм, 5пуль, 6 чел

Проект 1935г., Кировский з-д

Выпускался 1936-1938гг., Кировский з-д

Принят на вооружение

Выпущено 184 шт.

Эксплуатация 1936-1944гг.

Принимал участие в БД (WWII)



25.7) Т-28А

Непосредственный прототип: Т-28 обр.1933/34гг.

Средний танк: 25,4т, 76мм, 5пуль, 6 чел

Картинки по запросу "танк Т-28"

Проект 1935г., Кировский з-д

Выпускался 1936г., Кировский з-д

Принят на вооружение

Выпущено 52 шт. (2 шт. из них – конверсия)

Эксплуатация 1936-1944гг.

Принимал участие в БД (WWII)



25.8) Т-28А-2

Непосредственный прототип: Т-28 обр.1933/34гг.

Экспериментальный средний по массе танк: 17,5/20т, 76мм, 4пуль, 6 чел

Проект 1936г., академия ВАММ

Выпускался 1936г., Кировский з-д, конверсия

Выпущено 1 шт. (экспериментальный)





26 Директория, 1931-1937гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Линейка плавающих танков.



Синтетический прототип Carden-Loyd Tractor 3 ton, UK, 1931 – (бгм)38

Региональный прототип Light Amphibious Tank A4E11//A4E12

Light Amphibious Tank A4E11//A4E12

Непосредственный прототип: Carden-Loyd Tractor 3 ton

Малый плавающий танк: 3,8 т, пуль, 2 чел

Проект 1930?-1931гг., Vickers

Выпускался 1931-1933гг., Vickers

Принят на вооружение (Китай, Голландская Ост-Индия, Сиам)

Выпущено 34 шт.

Эксплуатация в Британии 1931-1932гг.



26.1) Т-33 «Селезень»

Прямой прототип: Tank A4E11

Малый плавающий танк: 3,05 т, пуль, 2 чел

Проект 1931г., ОКМО з-д «Большевик»

Выпускался 1932г., з-д «Большевик»

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.



26.2) Т-41

Прямой прототип: Tank A4E11

Малый плавающий танк: 3,5 т, пуль, 2 чел

Проект 1932г., з-д №2 ВАТО (з-д №37)

Выпускался 1932г., з-д №37

Выпущено 1 шт. (опытный)



26.3) Т-37

Прямой прототип: Т-33 «Селезень»

Сверхлегкий по массе плавающий танк: 2,85 т, пуль, 2 чел

Проект 1932г., ОКМО з-д «Большевик»

Выпускался 1932г., ОКМО з-д «Большевик»

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.



26.4) Т-41 серийный

Прямой прототип: Т-41

Сверхлегкий по массе плавающий танк: 2,95 т, пуль, 2 чел

http://pics.livejournal.com/seryj221221/pic/00056d7f

Проект 1932г., з-д №2 ВАТО (з-д №37)

Выпускался 1932-1933гг., з-д №37

Принят на вооружение

Выпущено 12 шт.

Эксплуатация 1932-1941гг.



26.5) Т-37А//Т-37РТ

Прямой прототип: Т-41 серийный

Малый плавающий танк: 3,2 т, пуль, 2 чел

Проект 1932г., з-д №37

Выпускался 1933-1936гг., з-д №37

Принят на вооружение

Выпущено 2552 шт. (1909 шт. линейных и 643 радийных)

Эксплуатация 1933-1944/45гг.

Принимал участие в БД (WWII)

Экспорт

Турция

1936г.

1936-19??гг.

1 шт.

Трофейная эксплуатация

Финляндия

1939-1940гг.

1940-1943гг.

31 шт.

Германия

1941г.

1941-1942?гг.

Вероятно, далеко за тысячу, в строй вернули, очевидно, несколько десятков.

Венгрия

1941г.

1941-1942?гг.

Не менее десятка находились на вооружении

Румыния

1941г.

1941-1943?гг.

Не менее 19 шт. на вооружении.



26.6) Т-43-1

Прямой прототип: Т-37А//Т-37РТ

Малый колесно-гусеничный плавающий танк: 3,6 т, пуль, 2 чел

Проект 1934г., з-д №185

Выпускался 1935г., з-д №185

Выпущено 1 шт. (опытный)

Эксплуатация 1935г.



26.7) Т-43-1-45

Прямой прототип: Т-37А//Т-37РТ

Минилегкий по массе колесно-гусеничный плавающий танк: 4 т, 45мм, 2 чел

Проект 1934г., з-д №185



26.8) Т-43-2

Прямой прототип: Т-37А//Т-37РТ

Малый колесно-гусеничный плавающий танк: 4,2 т, пуль, 2 чел

Проект 1934г., з-д №37

Выпускался 1935г., з-д №37

Выпущено 1 шт. (опытный)

Эксплуатация 1935г.



26.9) Т-37Б

Прямой прототип: Т-37А//Т-37РТ

Сверхлегкий по массе плавающий танк: 2,7/2,8т, пуль, 2 чел

Проект 1934г., Шитиков

Выпускался 1935г., з-д №37

Выпущено 1 шт. (опытный)

Эксплуатация 1935г.



26.10) ОТ-37/ХТ-37

Непосредственный прототип: Т-37А//Т-37РТ

Малый плавающий огнеметный танк: 3,2 т, огнемет, пуль, 2 чел

Проект 1934-1935г., ОКБ склада №136, з-д «Компрессор»

Выпускался 1935-1936гг., з-д №37

Принят на вооружение

Выпущено 75 шт.

Эксплуатация 1936-1941гг.

Принимал участие в БД (WWII)



26.11) Т-37В

Непосредственный прототип: Т-37Б

Сверхлегкий по массе плавающий танк: 2,7/2,8т, пуль, 2 чел

Проект 1935г., Шитиков



26.12) Т-38

Прямой прототип: Т-37А//Т-37РТ

Малый плавающий танк: 3,25 т, пуль, 2 чел

Проект 1935г., з-д №37

Выпускался 1935-1937гг., 1939г., ГАЗ, з-д №37

Принят на вооружение

Выпущено 1376 шт.

Эксплуатация 1933-1945гг.

Принимал участие в БД (WWII)

Трофейная эксплуатация

Финляндия

1939-1941гг.

1941-1944/1960гг.

19 шт.

Германия

1941г.

1941-1942?гг.

Использовалось, вероятно,

20-30 шт.

Румыния

1941г.

1941-1942гг.

С 10-ок на вооружении.



26.13) ТМ

Прямой прототип: Т-37А//Т-37РТ

Малый плавающий танк: 4,5 т, пуль, 2 чел

Проект 1936г., ГАЗ

Выпускался 1936г., ГАЗ

Выпущено 2 шт. (опытные)

Эксплуатация 1936г.



26.14) ОТ-38/ХТ-38

Непосредственный прототип: Т-38

Малый плавающий огнеметный танк: 3,25 т, огнемет, пуль, 2 чел

Выпускался 1936г., з-д №37

Выпущено 1 шт. (опытный)





27 Директория, 1932-1933гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Проекты сверхтяжелых танков-крепостей.



Синтетический прототип W, Fr, 1923-(бгм)43

Char Welpri

Подвижный форт: 600т, 155мм, 105мм, 2х75мм, 15 чел

Проект 1923г., Welpri



27.1) ТГ-V/ТГ-VI

Прямой прототип: Char Welpri

Подвижный форт: 1000т, 2х304мм, 4х152мм, 4х76мм, 2х45мм, 40 чел

Проект 1932-1933гг., Гроте



27.2) Танк Данченко

Прямой прототип: Char Welpri

Подвижный форт: 500т, 2х107мм, 2х76мм, 2х45мм, 12пуль, 60 чел

Проект 1933г., ВАММ





28 Директория, 1932г.

Концепция боевой гусеничной машины (бгм) 1903г.



Проект сверхтяжелого танка Троянова.



28.1) Проект Троянова

Синтетический прототип Троянов, URS, 1932-(бгм)59

Подвижный форт: 300т, 203мм, 2х152мм, ?пуль, 15 чел

Проект 1932г., Троянов (ОКМО)





29 Директория, 1932г.

Концепция боевой гусеничной машины (бгм) 1903г.



Проект танка-геликоптера.



29.1) «Летающий Танк Вертолет»

Синтетический прототип Камов, URS, 1932-(бгм)58

Минилегкий по массе аэротанк: 4-4,5т, 4пуль, 3 чел

Проект 1932г., ЦАГИ





8 Директория, 1932 - 1933гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Проект сверхтяжелого танка Сиркена.



Синтетический прототип FCM Char Lourd Fr, 1916 - (бгм)5

Региональный прототип FCM 2C/Char Lourd 2C

FCM 2C/Char Lourd 2C

Непосредственный прототип: FCM 1С/Char Lourd

Тяжелый танк: 70т, 75мм, 5пуль, 12-13 чел. (двухбашенный)

Проект 1918г., F.C.M.

Выпускался 1918-1922г., фирма F.C.M.

Принят на вооружение.

Выпущено 10 шт.

Эксплуатация 1922-1936гг., 1939-1940гг.

Принимал участие в БД (WWII)

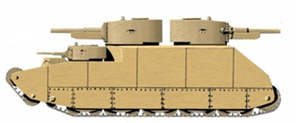

8.2) Танк Сиркена

Прямой прототип: FCM 1С/Char Lourd

Сверхтяжелый танк: 85т, 107мм, 76мм, 2х45мм, пуль, 10 чел

Проект 1932-1933г., ОКМО







Издательский центр «ОСТРОВ»
выпускает литературу по истории Карельского перешейка и Кронштадта.
В серии монографий по фортам крепости Кронштадт готовится к печати книга В.Ф. Ткаченко Форт «Обручев» брат «Тотлебена».
В ближайших планах шестая книга серии «Карельский перешеек. Страницы истории».
Наш адрес: zitadel@bk.ru
