ТАНКИ США

1929 - 1938гг.



© Смирнов А.Г., 2020г.







8 Директория, 1929-1931г.

Концепция боевой гусеничной машины (бгм) 1903г.



Легкие и сверхлегкие танки, строившиеся, отталкиваясь от конструкции французского легкого танка Renault FT.



Синтетический прототип «Рено», Fr, 1916 – (бгм)9

Renault FT-17/18

Легкий по массе пехотный танк:

-  Char Mitrailler 8 mm: 6,5т, пуль, 2 чел

- Char Canon 37mm: 6,7т, 37мм, 2 чел

Проект август-октябрь 1916г.

Выпускался во Франции февраль 1917 – декабрь1918гг., Renault, Berliet, SOMUA, Delauney-Belleville

(в феврале 1917г. появился первый прототип машины, серийный выпуск с сентября 1917г.)

Принят на вооружение.

Выпущено 3587 шт. (2316 шт. пулеметных и 1271 шт. пушечных)

Принимал участие в БД (WWI, WWII)



8.5) Light Tank M1917А1

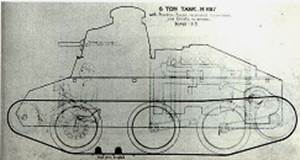

Непосредственный прототип: Six-ton Tank M1917/Light Tank M1917

Легкий по массе пехотный танк: 6,5т, 37мм/пуль, 2 чел

Проект 1929г.

Выпускался 1929-1931гг.

Принят на вооружение.

Выпущено 7 шт. (конверсии)



8.6) Light Tank M1917 Rarey

 Непосредственный прототип: Six-ton Tank M1917/Light Tank M1917

Легкий по массе пехотный танк: 6,4т, 37мм/пуль, 2 чел

Проект 1930г. George H.Rarey





15 Директория, 1929г.

Концепция боевой гусеничной машины (бгм) 1903г.



Сверхлегкий танк конструктивно близкий британским танкеткам Carden-Loyd.



Дублирующий реликтовый прототип Carden-Loyd, US, 1929 – (бгм)40

Carden-Loyd “Two-man machine No.1”

Танкетка массой 1600 кг

http://www.aviarmor.net/tww2/photo/gb/carden_loyd_tmt/carden_loyd_2men_2.jpg

Выпускалась 1926г.



15.1) Cunningham T-2

Прямой прототип: Carden-Loyd, US, 1929 – (бгм)40

Сверхлегкий по массе танк сопровождения: 2,5т, пуль, 2 чел

http://tank2.ru/img/pic/548535453.jpg

Проект 1929г., Cunningham

Выпускался 1929г., Cunningham

Выпущено 1 шт. (опытный)

Эксплуатация 1929-1930гг.





12 Директория, 1929-1932гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Танки фирмы Cunningham, по компоновке сходные с британскими средними виккерсами Mk I-II.



Синтетический прототип Vickers Medium, UK, 1922- (бгм)35

Региональный прототип Vickers Medium Tank Mk.I

Vickers Medium Tank Mk.I

Проект 1922-1923гг., Vickers

Выпускался 1923-1924гг., Vickers, ROF Woolwich

Принят на вооружение.

Выпущено 24 шт.

Эксплуатация 1924-1938гг.

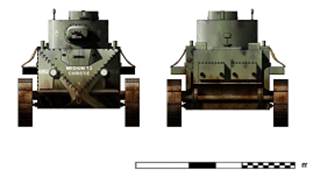

12.4) Cunningham Medium Tank Т2

Прямой прототип: Vickers Medium Mark I

Средний танк: 14,2т, 47мм,37мм/47мм, 2пуль, 4 чел

Вариант с 47м-мм пушкой в башне и 37-мм пушкой в корпусе

Вариант с 47-мм пушкой в башне и пулеметом в корпусе.

Проект 1929г., Knox, Cunningham

Выпускался 1930г., Cunningham

Выпущено 1 шт. (опытный)

Эксплуатация 1931-1932/38гг.

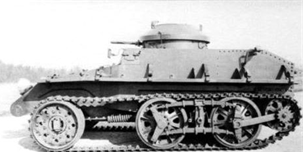

12.5) Cunningham Light Tank T1E3

Непосредственый прототип: Cunningham Light Tank T1E1

Легкий по массе пехотный танк: 7,7т, 37мм, пуль, 2 чел

Проект 1930г., Cunningham

Выпускался 1930г., Cunningham

Выпущено 1 шт. (опытный, конверсия)



12.6) Cunningham Light Tank T1E5

Непосредственный прототип: Cunningham Light Tank T1E1

Легкий по массе экспериментальный танк: 7т, 37мм, пуль, 2 чел

Выпускался 1932г., Cunningham

Выпущено 1 шт. (опытный, конверсия)





10 Директория, 1930-1936гг.→

Концепция автомобиля на гусеничном ходу (лк) 1916г.



Колесно-гусеничные танки инженера Кристи.



Основной прототип Кристи М.1918, US, 1919 – (лк)3

Christie M1918 8-inch Howitzer Motor Carriage

Самоходная колесно-гусеничная гаубица: ?т, 203мм, ?чел

Выпускался 1918г.

- 1 шт. (опытная) Front Drive Motor Company

1919г.

4 шт. Midvale Steel and Ordnance Company of Philadelphia

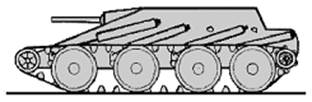

10.5) Christie M1931

Непосредственный прототип: Christie М1928

Легкий по массе средний колесно-гусеничный танк: 10500 кг, 37мм, пуль, 2 чел

Проект, 1930г., Christie

Выпускался 1930-1932гг., U.S. Wheel Track Layer Corporation

Выпущено 10 шт. (опытные)

Эксплуатация 1931-1936гг.

Экспорт

СССР

1930г.

1931г.

2 шт.

опытные

Британия

1936г.

1936-1937гг.

1 шт.

опытный



10.6) Christie M1932

Непосредственный прототип: Christie М1928

Минилегкий по массе колесно-гусеничный аэротанк: 5,5т, 75мм, 2 чел

Проект 1931-1932гг. Christie

Выпускался 1932г., U.S. Wheel Track Layer Corporation

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.

Экспорт

СССР

1933г.

1933г.

1 шт.

опытный



10.7) Christie M1933

Непосредственный прототип: Christie М1928

Минилегкий по массе авиадесантный колесно-гусеничный танк: 4т, 47мм/пуль 2 чел

Вариант с пушкой

https://arsenal-info.ru/img/199800914/img_95.jpg

Пулеметный вариант

https://arsenal-info.ru/img/199800914/img_96.jpg

Проект 1932г., Christie



10.8) Combat Car T4

Прямой прототип: Christie M1931

Легкий по массе кавалерийский колесно-гусеничный танк: 7,911/8,6т, 3 пуль, 3 чел

Проект 1932г., Gladeon Marcus Barnes

Выпускался 1933г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1933-1934гг.

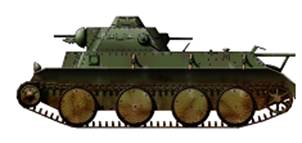

10.9) Medium Tank T3E2//Т3Е3

Прямой прототип: Christie M1931

Легкий по массе средний колесно-гусеничный танк: 9-10(11,5)//13,6т, 37мм, 5 пуль, 4 чел

Проект 1932-1933гг., American LaFrance

Выпускался 1933-1934гг., American LaFrance

Выпущено 5 шт. (опытные)

Эксплуатация 1934-1937гг.



10.10) Combat Car T4Е1

Непосредственный прототип: Combat Car T4

Легкий по массе кавалерийский колесно-гусеничный танк: 9т, 5 пуль, 4 чел

Выпускался 1934г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1934г.



10.11) Medium Tank T4

Непосредственный прототип: Combat Car T4Е1

Легкий по массе кавалерийский колесно-гусеничный танк: 11,9т, 3 пуль, 4 чел

Проект 1934г.

Выпускался 1935-1937гг., Rock Island Arsenal

Принят на вооружение.

Выпущено 16 шт.

Эксплуатация 1935-1940гг.



10.12) Medium Tank T4E1

Непосредственный прототип: Combat Car T4Е1

Легкий по массе кавалерийский колесно-гусеничный танк: 13,6т, 6 пуль, 4 чел

Проект 1934г.

Выпускался 1935-1936гг., Rock Island Arsenal

Принят на вооружение.

Выпущено 3 шт.

Эксплуатация 1935-1940гг.



10.13) Christie M1935А

Прямой прототип: Christie M1933

Минилегкий по массе авиадесантный танк: 4,5-5т, 75мм/57мм, 2 чел

Проект 1934-1935гг., Christie

Выпускался 1935г., U.S. Wheel Track Layer Corporation

Выпущено 1 шт. (опытный)

Эксплуатация 1935-1937гг.



10.14) Christie M1935В

Прямой прототип: Christie M1933

Минилегкий по массе авиадесантный колесно-гусеничный танк: 5,5т, 75мм, 2 чел

Выпускался 1935г., U.S. Wheel Track Layer Corporation

Выпущено 1 шт. (опытный)

Эксплуатация 1935-1937гг.



10.15) Combat Car T6

Прямой прототип: Combat Car T4Е1

Легкий по массе кавалерийский колесно-гусеничный танк: 10,8т, 4 пуль, 5 чел

Проект 1935г.



10.16) Christie M1936

Непосредственный прототип: Christie M1935В

Легкий по массе авиадесантный танк: 6т, 37мм/47мм, 2 чел

Выпускался 1936г., U.S. Wheel Track Layer Corporation

Выпущено 1 шт. (опытный)

Эксплуатация 1936г.





16 Директория, 1931-1932гг.

Концепция автомобиля на гусеничном ходу (лк) 1916г.



Бронеавтомобили на полугусеничном и колесно-гусеничном ходу в качестве танков для кавалерии.



16.1) Combat Car T2 Modified 1931

Синтетический прототип Combat Car T2 Modified 1931, US, 1931 – (лк)6

Легкий по массе кавалерийский полугусеничный танк: ок. 8т, 2пуль, 3-4 чел

Проект 1931г., Гарри Нокс

Выпускался 1931г., Rock Island Arsenal

Выпущено 1 шт. (опытный)



16.2) Combat Car T2

Непосредственный прототип: Combat Car T2 Modified 1931

Легкий по массе кавалерийский колесно-гусеничный танк: 8,378т, 2пуль, 3-4 чел

http://www.aviarmor.net/tww2/photo/usa/ac_christie_t1/t2_t5ac_2m.jpg

Проект 1932г., Гарри Нокс (Ordnance Department?)

Выпускался 1932г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.



16.3) Combat Car T2Е1

Прямой прототип: Combat Car T2

Легкий по массе кавалерийский колесно-гусеничный танк: 7,5т, 2пуль, 3-4 чел

Проект 1932г., Гарри Нокс (Ordnance Department?)

Выпускался 1932г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.





17 Директория, 1932-1936гг. →

Концепция сферического интроцикла (сиц) 1928г.



Проекты бронированных боевых машин, корпус, вооружение, экипаж и все агрегаты которых находятся внутри ходовой части.



Дублирующий реликтовый прототип Dinasphere, US, 1932-(сиц)2

Dinasphere

Транспортные средства типа интроцикл



17.1) Self propelled vehicle

Прямой прототип: Dinasphere

Сверхлегкий по массе боевой интроцикл: ок. 0,5т, пуль, 1 чел

Проект 1932-1933гг., Гутиеррес-Popular Science



17.2) Armored ball

Прямой прототип: Dinasphere

Сферический траншейный истребитель: ок. 6 т, 37мм, 3пуль/4пуль, 4 чел

Проект 1932-1936гг., A.J. Richardson-Popular Science





18 Директория, 1932-1938гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Танки, созданные от конструкции британского танка Vickers Mk.E.



Основной прототип Vickers Е, UK, 1927 – (бгм)23

Региональный прототип Vickers Mk.E Type A

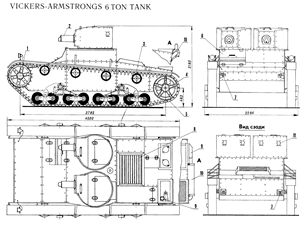

Vickers Mk.E Type A

Непосредственный прототип: Vickers E, UK, 1927 – (бгм)23

Легкий по массе пехотный танк: 7,2т, 2пуль, 3 чел

Картинки по запросу производство танков на компании виккерс

http://www.aviarmor.net/tww2/photo/gb/vickers_mke/mke_a_1.jpg

Проект 1927г., Carden-Loyd

Выпускался 1928-1932гг., Vickers

Принят на вооружение за пределами Великобритании

Выпущено 61 шт. (включая 5 демонстрационных)

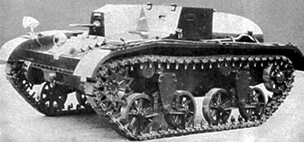

18.1) Light Tank T1E4// Light Tank T1E6

Прямой прототип: Vickers Mk.E Type A

Легкий по массе пехотный танк: 7,8//8,5//9,03т, 37мм, пуль, 4 чел

Light Tank T1E4

Light Tank T1E6

Проект 1932г, Нокс

Выпускался 1932г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1932-1934гг.

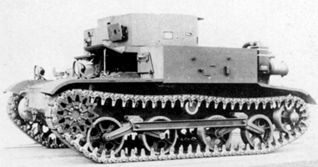

18.2) Combat Car T5

Прямой прототип: Light Tank T1E4

Легкий танк: 5,7т, 2 пуль, 4 чел

Проект 1933г., Нокс

Выпускался 1934г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1934г.

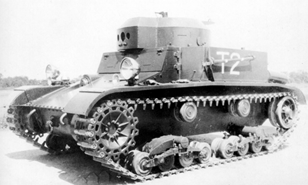

18.3) Light Tank T2

Прямой прототип: Light Tank T1E4

Легкий по массе пехотный танк: 5,763т, 3 пуль, 3 чел

Проект 1933г., Нокс

Выпускался 1934г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1934г.



18.4) Light Tank T2Е1

Непосредственный прототип: Light Tank T2

Легкий танк: 7,250т, 3 пуль, 3 чел

Выпускался 1934г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1934-1935гг.



18.5) Combat Car T5Е1

Непосредственный прототип: Combat Car T5

Легкий танк: 6,2т, 5 пуль, 4 чел

Выпускался 1935г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1935г.



18.6) Combat Car M1/ Light Tank M1A1

Непосредственный прототип: Combat Car T5

Легкий танк: 8,523т, 3 пуль, 4 чел

Выпускался 1935 – 1937гг., Rock Island Arsenal

Принят на вооружение

Выпущено 88 шт.

Эксплуатация 1935-1942гг.

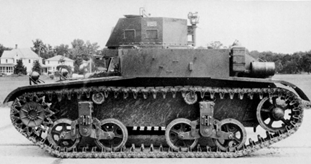

18.7) Light Tank M2A1

Непосредственный прототип: Light Tank T2Е1

Легкий танк: 8,618т, 3 пуль, 4 чел

Выпускался 1935г., Rock Island Arsenal

Принят на вооружение

Выпущено 10 шт. (включая опытный, являлся конверсией Light T2Е1)

Эксплуатация 1935-1942гг.



18.8) Light Tank T2E3

Непосредственный прототип: Light Tank T2Е1

Легкий танк: 7т, пуль, 2 чел

Выпускался 1935г., Rock Island Arsenal

Выпущено 1 шт. (опытный)

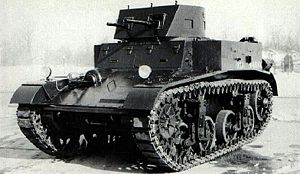

18.9) Light Tank М2А2/ Light Tank T2E2

Непосредственный прототип: Light Tank T2Е1

Легкий танк: 8,66т, 3 пуль, 4 чел

Выпускался 1935-1937гг., Rock Island Arsenal

Принят на вооружение

Выпущено 248 шт.

Эксплуатация 1935-1942гг.

? Принимал участие в БД (WWII)?



18.10) Combat Car M1E2

Непосредственный прототип: Combat Car M1/ Light Tank M1A1

Легкий по массе экспериментальный танк: 8,5т, 4 пуль, 4 чел

Выпускался 1936г., Rock Island Arsenal (конверсия)

Выпущено 1 шт. (опытный)

Эксплуатация 1936г.



18.11) Combat Car T7

Прямой прототип: Combat Car M1

Легкий по массе кавалерийский колесно-гусеничный танк: 10,238т, 3 пуль, 4 чел

755cg59mn8495

Проект 1936-1937гг.

Выпускался 1937г. Rock Island Arsenal (конверсия)

Выпущено 1 шт. (опытный)

Эксплуатация 1938-1939гг.



18.12) Light Tank M2A3

 Непосредственный прототип: Combat Car M1Е1

Легкий танк: 9,45 т, 3 пуль, 4 чел

Выпускался 1938гг., Rock Island Arsenal

Принят на вооружение

Выпущено 73 шт.

Эксплуатация 1938-1942гг.



18.13) Light Tank M2A2E2

Непосредственный прототип: Light Tank M2A2

Легкий по массе экспериментальный танк: 9,675т, 3 пуль, 4 чел

Выпускался (в двух вариантах) 1937-1938гг., Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1937-1938гг.



18.14) Combat Car M1А1/ Light Tank M1A1

Непосредственный прототип: Combat Car M1E2

Легкий танк: 8,523т, 3 пуль, 4 чел

http://wardrawings.be/WW2/Images/1-Vehicles(bis)/USA/Files/1-LightTanks/M1-M2CombatCar/M1A1/M1A1_01r.uslt.jpg

Выпускался 1938г., Rock Island Arsenal

Принят на вооружение

Выпущено 24 шт.

Эксплуатация 1938-1942гг.





19 Директория, 1932-1936гг.

Концепция колесного движителя (кт) 1915г.



Колесные танки разработки Four Wheel Drive Auto Company.



19.1) Т11 Armored Car

Синтетический прототип FWDАС, US, 1932-(кт)16

Минилегкий по массе колесный танк: 5,108т, 2пуль, 4 чел

Т11Е2

Проект 1932г., Four Wheel Drive Auto Company

Выпускался 1932-1936гг., Four Wheel Drive Auto Company, Marmon-Herrington

Выпущено 8 шт. (опытные)

Эксплуатация 1932-1936гг.





20 Директория, 1932г.

Концепция автомобиля на гусеничном ходу (лк) 1916г.



Боевая машина для кавалерии от Барнса.



20.1) Combat Car Barnes

Синтетический прототип Barnes, US, 1932 – (лк)11

Легкий по массе кавалерийский колесно-гусеничный танк: ок. 7т, 37мм, пуль, 2 чел

Проект 1932г., G.M. Barnes





21 Директория, 1934-1938гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Развитие идей, реализованных на Medium Т4, на базе Light Tank M2А2.



21.1) Medium Tank T5 Phase I

Синтетический прототип Rarey, US, 1934 – (бгм)41

Легкий по массе средний танк: 13,5т, 37мм/ 2х37мм, 6пуль, 6 чел

Вариант со спаркой 37-мм пушек

http://aviarmor.net/tww2/photo/usa/medium_m2/t5e2_2.jpg

Проект 1934-1937гг., Rarey, Rock Island Arsenal

Выпускался 1937-1938гг. Rock Island Arsenal

Выпущено 1 шт. (опытный)

Эксплуатация 1938г.





22 Директория, 1935-1936гг.

Концепция гусеничного трактора (тр) 1915г.



Бронетрактор на базе трактора Caterpillar Model 30 или Caterpillar Model 30.



Дублирующий реликтовый прототип Caterpillar Model 30, US, 1935-(тр)28

Caterpillar Model 30

Гусеничный трактор

Выпускался с 1927г.



22.1) Disston Tractor Tank

Непосредственный прототип: Caterpillar Model 30, US, 1935-(тр)28

Бронированный гусеничный трактор: 6,2т, 37мм, пуль, 3 чел

https://farm2.staticflickr.com/1499/23925989336_41c1570d9e_z_d.jpg

Выпускался 1935-1936гг., Disston

Принят на вооружение

Выпущено 4/26 шт.

Эксплуатация 1936-1940(?)гг.

Экспорт

Афганистан

1936-1937гг.

1937-1941гг.

4/10 шт.

приняты на вооружение





23 Директория, 1935-1938гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Танки оригинальной конструкции фирмы Marmon-Herrington.



23.1) CTL-1/CTL-2

Синтетический прототип Marmon-Herrington,US, 1935-(бгм)42

Минилегкий по массе танк сопровождения: 4, 071т, пуль, 2 чел

Легкие и средние танки Marmon Herrington CTL \ CTLS \ MTLS

Проект 1935г., Marmon-Herrington

Выпускался 1935-1936г., Marmon-Herrington

Принят на вооружение (Персия)

Выпущено 1 шт.

Экспорт

Персия

1936г.

1936-1941гг.

1 шт.

принят на вооружение



23.2) CTL-3//CTL-3A

Непосредственный прототип: CTL-2

Минилегкий по массе танк сопровождения: 4,3т, 3/2пуль, 2 чел

CTL-3

CTL-3A

Выпускался 1936-1937гг., Marmon-Herrington

Принят на вооружение

Выпущено 10 шт.

Эксплуатация 1936-1943гг.



23.3) CTVL

Непосредственный прототип: CTL-1

Минилегкий по массе танк сопровождения: 4т, 2пуль, 2 чел

Выпускался 1937-1938гг., Marmon-Herrington

Принят на вооружение (Мексика)

Выпущено 4 шт.

Экспорт

Мексика

1935-1938гг.

1938-1943гг.

4 шт.

приняты на вооружение



Издательский центр «ОСТРОВ»
выпускает литературу по истории Карельского перешейка и Кронштадта.
В серии монографий по фортам крепости Кронштадт готовится к печати книга В.Ф. Ткаченко Форт «Обручев» брат «Тотлебена».
В ближайших планах шестая книга серии «Карельский перешеек. Страницы истории».
Наш адрес: zitadel@bk.ru
