ТАНКИ ПОЛЬШИ

1929-1938гг.



© Смирнов А.Г., 2019г.







3 Директория, 1930-1938гг. →

Концепция автомобиля на гусеничном ходу (лк) 1916г.



Колесно-гусеничные танки, разработанные на конструкции Кристи.



Основной прототип Кристи М.1918, US, 1919 – (лк)3

Региональный прототип Christie M1928

Christie M1928

Прямой прототип: Christie M1927

Экспериментальный колесно-гусеничный танк: ок. 10т, 37мм, пуль, 2 чел

Проект 1928-1929г., U.S. Wheel Track Layer Corporation



3.1) “A la Christie” Project

Непосредственный прототип: Christie M1928

Легкий по массе колесно-гусеничный танк: 10-11т, 37мм, пуль, 2 чел

Проект 1930-1932гг., WIBI



3.2) 10ТР

Прямой прототип: “A la ChristieProject

Легкий по массе колесно-гусеничный танк: 12,8т, 37мм, 2пуль, 4 чел

​Опытный образец кавалерийского танка 10TP, 1938 год - Призрачный резерв Войска Польского | Warspot.ru

Проект 1935-1936гг., BBT Br.Panc

Выпускался 1937-1938гг., Panstwowe Zaklady Inzynierii

Выпущено 1 шт. (опытный)

Эксплуатация 1938-1939гг.





4 Директория, 1930-1937гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Сверхлегкие по массе танки на базе конструкции британской танкетки Carden-Loyd Mk.VI.



Синтетический прототип Ursus, Pol, 1930 – (бгм)53

ТК-1/ТК-2

Опытные варианты танкетки



4.1) ТК-3//TKF

Непосредственный прототип: ТК-1/ТК-2 (бгм)53

Сверхлегкий по массе танк сопровождения: 2,43 т, пуль, 2 чел

Проект 1930г., Wojskowy Instytut Badan Inzynierii

Выпускался 1931-1933гг., Panstwowe Zaklady Inzynierii

Принят на вооружение

Выпущено 300 шт.

Эксплуатация 1931-1939гг. (в Польше)

Принимал участие в БД (WWII)

Трофейное применение

Германия

1939г.

1939-1941/42гг.

Несколько десятков,

в качестве учебных машин

Венгрия

1939г.

1939-1944гг.

8 шт.

WWII

СССР

1939г.

1940-1941гг.

2-3 шт.

WWII ?



4.2) TK-S/TKS

Непосредственный прототип: ТК-3// TKF

Сверхлегкий по массе танк сопровождения: 2,57/2,65 т, пуль, 2 чел

Проект 1933г., Panstwowe Zaklady Inzynierii

Выпускался 1933-1937гг., Panstwowe Zaklady Inzynierii

Принят на вооружение

Выпущено 288 шт. (одна конверсия)

Эксплуатация 1934-1939гг. (в Польше)

Принимал участие в БД (WWII)

Экспорт

Эстония

1935г.

1935-1940гг.

6 шт.

Приняты на вооружение

Трофейное применение

Германия

1939г.

1939-1941/42гг.

Несколько десятков,

в качестве учебных машин

Венгрия

1939г.

1939-1944гг.

1 шт.

WWII

СССР

1939г.

1940-1941гг.

Около 10 шт.

WWII ?

Хорватия

1941г.

1941-1943/44гг.

6-18 шт.

Приняты на вооружение

WWII



4.3) TKW

Прямой прототип: ТК-3// TKF

Сверхлегкий по массе танк сопровождения: 2,8 т, пуль, 2 чел

TKW (01).jpg

Выпускался 1933-1934гг., конверсия, Panstwowe Zaklady Inzynierii

Выпущено 1 шт. (опытный)

Эксплуатация 1933-1934гг.



4.4) TKS-B

Непосредственный прототип: TK-S/TKS

Сверхлегкий по массе танк сопровождения: 2,63 т, пуль, 2 чел

https://tanks-encyclopedia.com/wp-content/uploads/2017/02/tks-btransp-1.png

Выпускался 1936г., конверсия, Panstwowe Zaklady Inzynierii

Выпущено 1 шт. (опытный)

Эксплуатация 1936г.





5 Директория, 1932-1938гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Развитие конструкции британского типа Vickers Mk.E.



Основной прототип Vickers Е, UK, 1927 – (бгм)23

Региональный прототип Vickers Mk.E Type A

Vickers Mk.E Type A

Непосредственный прототип: Vickers E, UK, 1927 – (бгм)23

Легкий по массе пехотный танк: 7,2т, 2пуль, 3 чел

Картинки по запросу производство танков на компании виккерс

http://www.aviarmor.net/tww2/photo/gb/vickers_mke/mke_a_1.jpg

Проект 1927г., Carden-Loyd

Выпускался 1928-1932гг., Vickers

Принят на вооружение за пределами Великобритании

Выпущено 61 шт. (включая 5 демонстрационных)



5.1) VAU-33 dw

Непосредственный прототип: Vickers Mk.E Type A

Легкий по массе пехотный танк: 7,2т, 2пуль/37мм, пуль, 3 чел

Проект 1932г.

Выпускался 1933г., конверсия, Panstwowe Zaklady Inzynierii

Принят на вооружение

Выпущено 16 шт.

Эксплуатация 1934-1938гг.



5.2) Vickers Mk.E r

Непосредственный прототип: Vickers Mk.E Type A

Легкий танк: ок. 8т, 37мм, 2 пуль, 3 чел

Проект 1932г.



5.3) VAU-33 jw

Непосредственный прототип: Vickers Mk.E Type A

Легкий по массе пехотный танк: 7,2т, 47мм, пуль, 3 чел

http://www.aviarmor.net/tww2/photo/gb/vickers_mke/mke_b_pol_2.jpg

Выпускался 1935г., конверсия, Panstwowe Zaklady Inzynierii

Принят на вооружение

Выпущено 22 шт.

Эксплуатация 1936-1939гг.

Принимал участие в БД (WWII)



5.4) 7TP dw PZInż.120

Прямой прототип: Vickers Mk.E Type A

Легкий по массе пехотный танк: 9,4т, 2пуль, 3 чел

Проект 1932-1933гг., Wojskowy Instytut Badan Inzynierii, Panstwowe Zaklady Inzynierii

Выпускался 1934-1936гг., Panstwowe Zaklady Inzynierii

Принят на вооружение

Выпущено 26 шт. (включая 2 опытных)

Эксплуатация 1936-1939гг.

Принимал участие в БД (WWII)



5.5) 7TP jw PZInż.220

Прямой прототип: Vickers Mk.E Type A

Легкий танк: 9,9т, 37мм, пуль, 3 чел

http://aviarmor.net/tww2/photo/poland/7tp/7tp_color_2.jpg

Проект 1936г., Panstwowe Zaklady Inzynierii

Выпускался 1936-1939гг., Panstwowe Zaklady Inzynierii

Принят на вооружение

Выпущено 108/110 шт.

Эксплуатация 1937-1939гг.

Принимал участие в БД (WWII)

Трофейное применение

Германия

1939г.

1941-1944гг.

около 20 шт. штук

принимались на вооружение

(WWII)





6 Директория, 1935-1937гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Тема малых плавающих танков.



Синтетический прототип Carden-Loyd Tractor 3 ton, UK, 1931 – (бгм)38

Региональный прототип Light Amphibious Tank A4E11/A4E12

Light Amphibious Tank A4E11/A4E12

Непосредственный прототип: Carden-Loyd Tractor 3 ton

Малый плавающий танк: 3,8 т, пуль, 2 чел

https://3.bp.blogspot.com/-emULjA7EJq4/W50_i5Z92iI/AAAAAAAADG4/za-XonlIGTAQDmyRm337qViE00gKDX2bgCEwYBhgL/s640/%25D0%25A2%25D0%25B0%25D0%25BD%25D0%25BA%2B%25D0%2592%25D0%25B8%25D0%25BA%25D0%25BA%25D0%25B5%25D1%2580%25D1%2581.jpg

Похожее изображение

Проект 1930?-1931гг., Vickers

Выпускался 1931-1933гг., Vickers

Принят на вооружение (Китай, Голландская Ост-Индия, Сиам)

Выпущено 34 шт.

Эксплуатация 1931-1941гг.



6.1) PZLInż.130

Прямой прототип: Light Amphibious Tank A4E11/A4E12

Малый плавающий танк: 3,92, 20мм/пуль, 2 чел

Бронетанковые вивисекторы. Сборная Европы.

Проект 1935-1936гг., BBT Br.Panc

Выпускался 1937г., Panstwowe Zaklady Inzynierii

Выпущено 1 шт. (опытный)

Эксплуатация 1937-1939гг.





7 Директория, 1935/1937г.

Концепция боевой гусеничной машины (бгм) 1903г.



Попытка унификации французского танка Renault М26/27 с британским Vickers Mk.E.



Синтетический прототип «Рено», Fr, 1916 – (бгм)9

Региональный прототип Renault FT М26/27

Renault FT М26/27

Непосредственный прототип: Renault FT М24/25

Легкий по массе пехотный танк: 6,4/6,6т, 37мм/пуль, 2 чел

Пушечный вариант

https://www.aviarmor.net/tww2/photo/france/renault_nc/renault_nc2_c1.jpg

https://www.aviarmor.net/tww2/photo/france/renault_nc/renault_m26_jugo_11.jpg

Пулеметный вариант

Выпускался 1926-1927гг., Renault (конверсия Renault М24/25)

Принят на вооружение вне Франции

Выпущено 15 шт., Renault

Экспорт

Польша

1928-1929гг.

1928-1939гг.

5 шт.

Югославия

1930г.

1930-1941гг.

10/9 шт.

Принимал участие в БД (WWII)



7.1) Renault-Vickers

Непосредственный прототип: Renault FT М26/27

Легкий по массе пехотный танк: 6,4/6,6т, 37мм, пуль, 2 чел

Выпускался 1935/1937г., Renault (конверсия Renault FT М26/27)

Выпущено 1 шт. (экспериментальный)





8 Директория, 1936-1937гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Тема малых танков.



Синтетический прототип Carden-Loyd Tractor 3 ton, UK, 1931 – (бгм)38

Региональный прототип Vickers Light Tank Model 1934

Vickers Light Tank Model 1934

Непосредственный прототип: Vickers L3E1

Малый легкий танк: 3,8 т, пуль, 2 чел

Проект 1933г., Vickers

Выпускался 1934-1937гг., Vickers

Принят на вооружение (Швейцария, Литва, Аргентина)

Выпущено 17/29 шт

Эксплуатация 1934-1944/48гг.



8.1) PZLInż.140/4ТР

Прямой прототип: Vickers Light Tank Model 1934

Малый легкий танк: 4,33 т, 20мм, пуль, 2 чел

​Опытный образец лёгкого танка PZInż 140 - Призрачный резерв Войска Польского | Warspot.ru

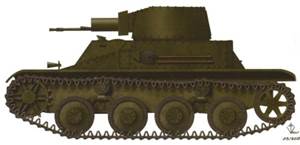

Лёгкий танк 4ТР. Польша - Альтернативная История

Проект 1936г., BBT Br.Panc

Выпускался 1937г., Panstwowe Zaklady Inzynierii

Выпущено 1 шт. (опытный)

Эксплуатация 1937-1939гг.



8.2) PZLInż.180

Прямой прототип: PZLInż.140/4ТР

Малый легкий танк: 4,5 т, 37мм, пуль, 2 чел

Проект 1937г., Panstwowe Zaklady Inzynierii





9 Директория, 1936-1938гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Тема средних трехбашенных танков.



Синтетический прототип FCM Char Lourd Fr, 1916 - (бгм)5

Региональный прототип Vickers Medium Tank Mk III

Vickers Medium Tank Mk III

Непосредственный прототип: Medium Tank А6

Средний танк: 17,5 т, 47мм, 3пуль, 6 чел

Проект 1929г. Vickers

Выпускался 1929-1931гг. Royal Ordnance Factory, Vickers

Принят на вооружение

Выпущено 3 шт

Эксплуатация 1930-1940гг.



9.1) 20/25ТР

Прямой прототип: Vickers Medium Tank Mk III

Средний танк: 20/25 т, 47мм/75 мм, 3пуль, 6/7 чел

Проект 1936-1938гг., ВВТBr.Panc, K.S.U.S.Т.
