ТАНКИ БРИТАНИИ

1929 – 1938гг.



© Смирнов А.Г., 2016г.





17 Директория, 1929-1937гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Линейка «малых» танков.



17.1) А4Е1 Carden-Loyd Mk.VII

Синтетический прототип Vickers Light, UK, 1929- (бгм)21

Сверхлегкий по массе танк сопровождения: 2,5т, пуль, 2 чел

Проект 1928г? – 1929г., Vickers

Выпускался 1929г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1929г.



17.2) Vickers Light Tank Mk.I

Прямой прототип: A4E1

Малый легкий танк: 4,8т, пуль, 2 чел

Проект 1929г., Vickers

Выпускался 1929г., Vickers

Выпущено 3 шт. (опытные)



17.3) А4Е4 Vickers Light Tank Mk.I

Непосредственный прототип: Light Tank Mk I

Малый легкий танк: 4,8т, пуль, 2 чел

Проект 1929г., Vickers

Выпускался 1929г., Vickers

Выпущено 1 шт. (опытный)



17.4) Vickers Light Tank Mk.IA

Непосредственный прототип: Light Tank Mk I

Малый легкий танк: 4,4т, пуль, 2 чел

Проект 1930г., Vickers

Выпускался 1930г., Vickers

Выпущено 3 шт. (опытные)



17.5) А4Е8 Vickers Light Tank Mk.IA

Непосредственный прототип: Light Tank Mk IА

Малый легкий танк: 4,4т, пуль, 2 чел

Проект 1930г., Vickers

Выпускался 1930г., Vickers

Выпущено 1 шт. (опытный)



17.6) Vickers Light Tank А4Е10

Непосредственный прототип: Light Tank Mk IА

Малый легкий танк: 4,8т, 2 пуль, 2 чел

Проект 1930г., Vickers

Выпускался 1930г.

Выпущено 1 шт. (опытный)



17.7) Light Tank А5Е1

Прямой прототип: Vickers Mk.E Type В

Малый легкий танк: 4,5т, 2 пуль, 3 чел

Проект 1930г., Vickers

Выпускался 1930г., Vickers

Выпущено 1 шт. (опытный)



17.8) Vickers Light Tank Mk.II

Непосредственный прототип: А4Е8 Light Tank Mk IА

Малый легкий танк: 4,4т, пуль, 2 чел

Выпускался 1930-1931гг., Vickers, Royal Ordnance Factory

Принят на вооружение

Выпущено 16 шт

Эксплуатация 1930-1938?гг.



17.9) Vickers Light Tank Mk.IIА

Непосредственный прототип: Light Tank Mk II

Малый легкий танк: 4,25 т, пуль, 2 чел

Выпускался 1931-1932гг., Royal Ordnance Factory

Принят на вооружение

Выпущено 29 шт

Эксплуатация 1931-1941?гг.



17.10) Vickers Light Tank Mk.IIВ

Непосредственный прототип: Light Tank Mk II

Малый легкий танк: 4,332 т, пуль, 2 чел

Первоначальный вид (с горизонтальной пружиной Хорстмана)

После модернизации (с наклонной пружиной Хорстмана)

Выпускался 1931-1932гг., Vickers

Принят на вооружение

Выпущено 11 шт

Эксплуатация 1931-1941?гг.

Принимал участие в БД (WWII)



17.11) Vickers Light Tank Mk.IIВ Indian Pattern

Непосредственный прототип: Light Tank Mk II

Малый колониальный танк: 4,332 т, пуль, 2 чел

Выпускался 1931-1932гг., Vickers

Принят на вооружение

Выпущено 10 шт

Эксплуатация 1931-1942гг.



17.12) Vickers Light Tank Mk.III

Непосредственный прототип: Light Tank Mk IIB

Малый легкий танк: 4,506 т, пуль, 2 чел

Выпускался 1933-1936гг., Royal Ordnance Factory

Принят на вооружение

Выпущено 42 шт

Эксплуатация 1933-1941гг.

Принимал участие в БД (WWII)





12 Директория, 1929-1938гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Линейки средних и средних крейсерских танков.



Синтетический прототип FCM Char Lourd Fr, 1916 - (бгм)5

Региональный прототип FCM 2C/Char Lourd 2C

FCM 2C/Char Lourd 2C

Непосредственный прототип: FCM 1С/Char Lourd

Тяжелый танк: 70т, 75мм, 5пуль, 12-13 чел. (двухбашенный)

Проект 1918г., F.C.M.

Выпускался 1918-1922г., фирма F.C.M.

Принят на вооружение.

Выпущено 10 шт.

Эксплуатация 1922-1936гг., 1939-1940гг.

Принимал участие в БД (WWII)



12.3) Vickers Medium Tank Mk III

Непосредственный прототип: Medium Tank А6

Средний танк: 17,5 т, 47мм, 3пуль, 6 чел

Проект 1929г. Vickers

Выпускался 1929-1931гг. Royal Ordnance Factory, Vickers

Принят на вооружение

Выпущено 3 шт.

Эксплуатация 1930-1940гг.



12.4) Cruiser Tank Mk I А9

Прямой прототип: Vickers Medium Tank Mk III

Легкий по массе средний крейсерский танк: 13т, 40мм, 3пуль, 6 чел

Проект 1934-1935гг. Vickers

Выпускался 1936-1940гг., Elswick Works, Harland & Wolff

Принят на вооружение.

Выпущено 89 шт.

Эксплуатация 1939 – 1943гг.

Принимал участие в БД (WWII)

Трофейное применение

Германия

1940г.







Из 6 танков данного типа, попавших к немцам 1 шт. была отправлены в Куммерсдорф.



12.5) Infantry А10Е1

Непосредственный прототип: Cruiser Tank Mk I А9

Средний по массе пехотный танк: 13,970т, 40мм, пуль, 4 чел

Проект 1934-1936гг., Vickers

Выпускался 1937г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1937г.



12.6) Cruiser Tank A14

Прямой прототип: Cruiser Tank Mk I А9

Средний по массе тяжелый крейсерский танк: 29500кг, 40мм, 3пуль, 6 чел

Проект 1937-1938гг., LMSR

Выпускался 1938-1939гг., LMSR

Выпущено 2 шт. (опытные)

Эксплуатация 1939г.



12.7) Cruiser Tank A16

Прямой прототип: Cruiser Tank Mk I А9

Средний по массе тяжелый крейсерский танк: 19т, 40мм, 2пуль, 6 чел

Проект 1937-1938гг., Nuffield

Выпускался 1938-1939гг., Nuffield

Выпущено 1 шт. (опытный)

Эксплуатация 1939г.



12.8) Cruiser Tank Mk II А10

Непосредственный прототип: Infantry А10Е1

Средний крейсерский танк: 14,39т, 40мм, пуль, 4 чел

A10 Mk.I.

A10 Mk.IА.

Средний крейсерский танк: 13,970т, 40мм, 2пуль, 5 чел

Проект 1937гг., Vickers

Выпускался 1937-1940/41гг., Elswick Works, Birmingham Railway Carriage and Wagon

                                                  Company (BRC&W), Metropolitan Cammell Carriage and

                                                  Wagon Company (MCCW), R. W. Crabtree and Sons

Принят на вооружение.

Выпущено 141 шт. (включая конверсионный прототип)

Эксплуатация 1940 – 1943гг.

Принимал участие в БД (WWII)

Трофейное применение

Германия

1940-1941гг.

31 шт. в качестве учебных

Италия

1941г.

1 шт.





14 Директория, 1929-1937гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Танки фирмы Vickers на базе САУ Birch Gun.

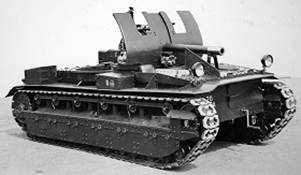

Синтетический прототип Birch Gun, UK, 1923- (бгм)72

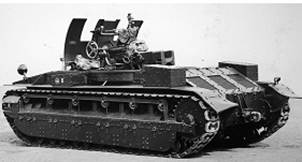

Birch Gun/Mounting SP QF 18 pr

САУ

Линейка опытных САУ, выпускавшихся в 1924-1925гг.



14.3) Medium Tank А7

Прямой прототип: Birch Gun

Средний танк: 14/16,8т, 47мм, 2пуль, 5 чел



Проект 1929г. Royal Ordnance Factory (ROF Woolwich)

Выпускался 1929/1931г., Royal Ordnance Factory Woolwich

Выпущено 2 шт. (опытные)

Эксплуатация 1931-1935/36гг.



14.4) Medium Tank А7Е3

Непосредственный прототип: A7 Medium Tank

Средний танк: 18,2т, 40мм, 2пуль, 5 чел

Проект 1934г., Royal Ordnance Factory Woolwich

Выпускался 1934г., Royal Ordnance Factory Woolwich

Выпущено 1 шт. (опытный)

Эксплуатация 1936-1937гг.



14.5) Medium Tank А8

Непосредственный прототип: Medium Tank А7Е3

Средний танк: 17,5т, 40мм, 2пуль, 5 чел

Проект 1934-1937гг., Royal Ordnance Factory Woolwich



14.6) Infantry Tank Mk II Matilda А12

Прямой прототип: Medium Tank А7Е3

Средний по массе тяжелобронированный пехотный танк: 26,950т, 40мм, пуль 4 чел

Проект 1936-1937гг., Royal Ordnance Factory Woolwich

Выпускался 1937-1943гг. (август), The Vulcan Foundry Ltd., Ruston & Hornsby Ltd.,

                                               John Fowler & Co., London, Midland and Scottish Railway (LMS),

                                               North British Locomotive Company (NBL), Harland & Wolff Ltd.

Серийно выпускался с 1939г.

Принят на вооружение.

Выпущено 2689 шт.

Всех моделей, включая модели CS (с 76мм гаубицей) построено 2890/2987 шт.

Эксплуатация

Британия

1939-1941гг.

1939-1944гг.

не менее 1310 шт.

Экспорт

Канада

1940г.

1941-1942гг.

1942-1943гг.

1 шт.

ок. 60 шт.?

СССР

1941-1942гг.

1941-1943/44гг.

1084 шт. – отгружено (вкл. варианты CS)

918 шт. – получено

Австралия

1942-1943гг.

1943-1946гг.

не менее 140 шт.

Трофейное применение

Германия

1940-1942гг.

ок. 59 шт.

Италия

1941г.

1941-1942гг.

2 шт.

Принимал участие в БД (WWII)





18 Директория, 1929-1933гг.

Концепция боевой гусеничной машины (бгм) 1903г.



Сверхлегкие по массе танки на базе конструкции танкетки Carden-Loyd Mk.VI.



Синтетический прототип Carden-Loyd VI, UK, 1930 – (бгм)22

Carden-Loyd Mk.VI

Танкетка массой 1600 кг

Выпускалась 1929-1935гг.



18.1) Carden-Loyd Mk.VIb

Непосредственный прототип: Carden-Loyd Mk.VI

Сверхлегкий по массе танк сопровождения: 1,8т, пуль, 2 чел

Проект 1929г., Vickers

Выпускался 1930-1931гг., Vickers

Принят на вооружение (в качестве танка вне Великобритании)

Выпущено 43/53 шт.

Эксплуатация в Британии в качестве тягача 10 шт. 1930-1938гг.

Экспорт

Таиланд

1930г.

1930-1941гг.

30 шт. (?)

приняты на вооружение

Канада

1931г.

1931-1938гг.

6-8 шт.

приняты на вооружение

Япония

1932г.

1932-1934/35гг.

4 шт.

приняты на вооружение

Боливия

1932г.

1932-1933гг.

2 шт.

приняты на вооружение

Финляндия

1933г.

1933-1939гг.

1 шт.

в качестве учебной



18.2) Carden-Loyd Patrol Car Mk.I

Непосредственный прототип: Carden-Loyd Mk.VI

Сверхлегкий по массе разведывательный танк: 2,1т, пуль, 2 чел

Проект 1932г., Vickers

Выпускался 1932г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1932г.



18.3) Carden-Loyd Patrol Car Mk.II

Непосредственный прототип: Carden-Loyd Patrol Car Mk.I

Сверхлегкий по массе разведывательный танк: 2,1/1,93т, пуль, 2 чел

Выпускался 1932-1933гг., Vickers

Выпущено 3 шт.

Экспорт

Дания

1933г.

1933-1937/38гг.

2 шт.

Принят на вооружение





16 Директория, 1930-1938гг.→

Концепция боевой гусеничной машины (бгм) 1903г.



Линейка танков, общим предком которых выступает легкая по массе машина Vickers-Armstrong Mark E.



Основной прототип Vickers Е, UK, 1927 – (бгм)23

Vickers-Armstrong

Гусеничное 6-ти тонное шасси

Выпускался 1927г.



16.4) Vickers Mk.F

Непосредственный прототип: Vickers Mk.E Type В

Легкий по массе пехотный танк: 7,3т, 47мм, 1пуль, 3 чел

Проект 1934г., Vickers

Выпускался 1934г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1934г.



16.5) Vickers Mk.E Type В mod.1936

Непосредственный прототип: Vickers Mk.F

Легкий по массе пехотный танк: 7,3т, 47мм, 1пуль, 3 чел

Проект 1935г., Vickers

Выпускался 1936-1939гг., Vickers

Принят на вооружение (Болгария, Сиам, Британия)

Выпущено 52/68 шт.

Принимал участие в БД (WWII)

Эксплуатация

Финляндия

1937-1940гг.

32 шт.

прибыли в виде полуфабрикатов

Болгария

1937г.

1937-1946гг.

8 шт.

приняты на вооружение

Сиам

1938г.

1938-1945гг.

8 шт.

приняты на вооружение

Польша

1938г.

1938-1939гг.

16 шт. (предположительно)

(WWII)

Британия

1940г.

1940-1941гг.

4 шт.

приняты на вооружение



16.6) Infantry Tank Mk I А11

Прямой прототип: Vickers Mk E

Легкий по массе тяжелобронированный пехотный танк: 11,2т, пуль, 2 чел



Проект 1935г., Vickers

Выпускался 1936 - 1940гг., Vickers

Принят на вооружение.

Выпущено 140 шт. (вместе с прототипом)

Эксплуатация 1939 – 1941гг.

Принимал участие в БД (WWII)

Применение дружественными операторами

Польша

Polish Armed Forces in the West

1940г.

1940-1941гг.

1 или несколько шт.

использовались в качестве учебных





19 Директория, 1931-1938гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Линейка «малых» танков, конструкция которых ведет свое начало от 3-тонного трактора-тягача Vickers-Carden-Loyd Artillery Tractor.



Синтетический прототип Carden-Loyd Tractor 3 ton, UK, 1931 – (бгм)38

Vickers-Carden-Loyd Artillery Tractor (Light Dragon Mk.I.)

Артиллерийский тягач массой 3 тонны

Выпускался в Британии 1929-1932гг.



19.1) Light Amphibious Tank A4E11//A4E12

Непосредственный прототип: Carden-Loyd Tractor 3 ton

Малый плавающий танк: 3,8 т, пуль, 2 чел

Проект 1930?-1931гг., Vickers

Выпускался 1931-1933гг., Vickers

Принят на вооружение (Китай, Голландская Ост-Индия, Сиам)

Выпущено 34 шт.

Эксплуатация в Британии 1931-1932гг.

Экспорт

СССР

1932г.

1932г

1 шт.

опытный

Китай

1933-1935гг.

1933-1937гг.

29/33 шт.

Голландская Ост-Индия

1933г.?

1933-1941/42гг.?

2 шт.

Сиам (Таиланд)

1933г.?

1933-19??гг.

2 шт.



19.2) Vickers Light Tank Mk II Indian Pattern No.1 А4Е19

Прямой прототип: Carden-Loyd Tractor 3 ton

Малый колониальный танк: 3,4 т, пуль, 2 чел

Вариант Light Tank Mk IIА Indian Pattern No.1 (в ходовой появился поддерживающий ролик)

Проект 1931г., Vickers

Выпускался 1931г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1931г.



19.3) Vickers Light Tank Mk IV India

Непосредственный прототип: Vickers Light Tank Mk II Indian Pattern No.1 А4Е19

Малый колониальный танк: 3,4 т, пуль, 2 чел

Выпускался 1931г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1931г.



19.4) Vickers Light Tank Mk IV

Непосредственный прототип: Vickers Light Tank Mk II Indian Pattern No.1 А4Е19

Малый колониальный танк: 4,318 т, пуль, 2 чел

Проект 1932г., Vickers

Выпускался 1933-1935гг., Vickers

Принят на вооружение

Выпущено 34 шт.

Эксплуатация 1933-1942гг.



19.5) Vickers Light Tank L3E1

Прямой прототип: Vickers Light Tank Mk IV

Малый легкий танк: 4,8 т, 2пуль, 3 чел

Проект 1932г., Vickers

Выпускался 1933г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1933г.



19.6) Vickers Light Tank L3E2

Прямой прототип: Vickers Light Tank Mk IV

Малый легкий танк: 4,8 т, 2пуль, 3 чел

Проект 1932г., Vickers

Выпускался 1933г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1933г.



19.7) Vickers Light Tank M.1933

Прямой прототип: Vickers L3E1

Малый легкий танк: 3,8 т, пуль, 2 чел

Проект 1933г., Vickers

Выпускался 1933г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1933г.



19.8) Vickers Light Tank Model 1933

Прямой прототип: Vickers L3E1

Малый легкий танк: 3,8 т, пуль, 2 чел

Проект 1933г., Vickers

Выпускался 1933г., Vickers

Принят на вооружение (в Литве)

Выпущено 16/1 шт.

Эксплуатация

Литва

1933г.

1933-1940гг.

16/1 шт.



19.9) Vickers Light Tank 1933

Непосредственный прототип: Vickers Light Tank Model 1933

Малый легкий танк: 4,5 т, пуль, 2 чел

Выпускался 1933г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация

Финляндия

1933г.

1933-1942гг.

1 шт.

в качестве учебной машины



19.10) Vickers Light Tank Model 1934

Непосредственный прототип: Vickers L3E1

Малый легкий танк: 3,81 т, пуль, 2 чел

Проект 1933г., Vickers

Выпускался 1934-1937гг., Vickers

Принят на вооружение (Швейцария, Литва, Аргентина)

Выпущено 17/29 шт

Эксплуатация

Швейцария

1934г.

1934-1944/1948гг.

6 шт.

Литва

(WWII)

1935г.

1935-1940гг.

3/7 шт.

возможно, 10 шт.

Аргентина

1938г.

1938-1948гг.

12 шт.

приняты на вооружение



19.11) Vickers М.1935/ Vickers T.15

Непосредственный прототип: Vickers Light Tank Model 1934

Малый легкий танк: 3,8 т, пуль, 2 чел

Проект 1934г., Vickers

Выпускался 1934-1935гг., Vickers

Выпущено 42 шт. (полуфабрикат – без вооружения)

Экспорт в Бельгию



19.12) Vickers Light Tank Mk V

Непосредственный прототип: Vickers Light Tank L3E2

Малый легкий танк: 4,87 т, 2пуль, 3 чел

Выпускался 1934-1936гг., Vickers

Принят на вооружение

Выпущено 22 шт.

Эксплуатация 1934-1941гг.



19.13) Vickers Light Tank Model 1936

Непосредственный прототип: Vickers Light Tank Model 1934

Малый легкий танк: 3,9 т, пуль, 2 чел

Проект 1935г., Vickers

Выпускался 1935-1939гг., Vickers

Принят на вооружение (Литва, Латвия, Китай, Ост-Индская компания, Британия, Греция,

                                         СССР, Германия)

Выпущено 95/105 шт

Эксплуатация

Литва

(WWII)

1936г

1936-1940гг.

16 шт.

Латвия

1936г.

1936-1940гг.

12 шт.

Китай

1936г.

1936-1937гг.

4 шт.

Голландская Ост-Индия

(WWII)

1937г.

1937-1941гг.

24 шт.

Британия

1939г.

1939-1945гг.

40/49 шт.

Греция

1941г.

1941г.

10 шт.

 Трофейное применение

СССР

(WWII)

1940г.

1940-1941гг.

28 шт.

Германия

(WWII)

1941г.

1941-1942гг.

10 шт.



19.14) Vickers Light Tank Mk. IV Indian Pattern

Непосредственный прототип: Vickers Light Tank Mk IV

Малый колониальный танк: 4,3 т, пуль, 2 чел

Выпускался 1935г., Vickers

Принят на вооружение

Выпущено 10 шт.? (возможно, конверсия серийных Vickers Light Tank Mk IV)

Эксплуатация 1935-1942гг.



19.15) Vickers Light Tank L4E1

Непосредственный прототип: Vickers Light Tank L3E1

Малый легкий танк: 5,3 т, 2пуль, 3 чел

Проект 1935г., Vickers

Выпускался 1935г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1935-1939гг.

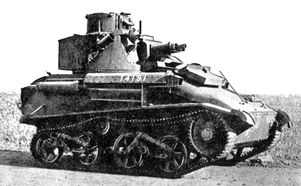

19.16) Vickers Light Tank Mk VI

Непосредственный прототип: Vickers Light Tank L3E1

Малый легкий танк: 4,87 т, 2пуль, 3 чел

Выпускался 1936г., Vickers

Принят на вооружение

Выпущено 91 шт.

Эксплуатация 1935-1942гг.



19.17) Vickers Light Tank Mk VIа

Непосредственный прототип: Vickers Light Tank Mk VI

Малый легкий танк: 4,87 т, 2пуль, 3 чел

Выпускался 1937г., Vickers

Принят на вооружение

Выпущено 211 шт.

Эксплуатация 1937-1945гг.

Принимал участие в БД (WWII)

Экспорт

Канада

1936г.

1936-1943гг.

16 шт.

Австралия

танки, приданные в Северной Африке

1940г.

1940-1941гг.

ок. 10 шт.

Трофейное применение

Германия

1940г.

1940-1944гг.

ок. 10 шт.

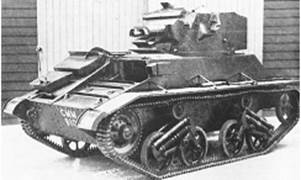

19.18) Vickers Light Tank Mk VIb

Непосредственный прототип: Vickers Light Tank Mk VIa

Малый легкий танк: 5,341 т, 2пуль, 3 чел

Выпускался 1937-1940гг., Vickers

Принят на вооружение

Выпущено 850 шт.

Эксплуатация 1937-1945гг.

Принимал участие в БД (WWII)

Эксплуатация в других странах (экспорт)

Австралия



танки, приданные в Северной Африке

1939г.

1939-1942гг.

1940г.

1940-1941гг.

10 шт.



37 шт.

Канада

1939г.

1939-1943/45гг.

14 шт.

Турция

1939г.?

1939?-19??гг.

13 шт.

Ирак

1941г.

19??-19??гг.

1 шт.

Королевство Египет

1946г.

1946-1955г.?

до 50 шт.

Трофейное применение

Германия

1940г.

1940-1944гг.

ок. 10 шт.

Израиль

1948г.

1948-1955гг.?

не более 5 шт.



19.19) Vickers Light Tank Model 1937

Непосредственный прототип: Vickers Light Tank Model 1934

Малый истребитель танков: 3,9 т, 40мм, 2 чел

Выпускался 1937г., Vickers

Принят на вооружение (Латвия, Литва)

Выпущено 7 шт

Эксплуатация

Литва

(WWII)

1937г.

1937-1940гг.

1 шт.

Латвия

1937г.

1937-1940гг.

6 шт.

Трофейное применение

СССР

(WWII)

1940г.

1940-1941гг.

7 шт.



19.20) Vickers Light Command Tank Model 1938

Прямой прототип: Vickers Light Tank Mk VIb

Малый истребитель танков: 5 т, 40мм, 3 чел

Проект 1937г., Vickers

Выпускался 1938г., Vickers

Выпущено 1 шт. (опытный)

Эксплуатация 1938г.



19.21) Vickers Light Tank Model 1938

Непосредственный прототип: Vickers Light Command Tank Model 1938

Малый легкий танк: 4,98 -5,341 т, 2пуль, 3 чел

Выпускался 1938г., Vickers

Выпущено 1 шт. (опытная)

Эксплуатация 1938г.





11 Директория, 1932г.

Концепция боевой гусеничной машины (бгм) 1903г.



Продолжение темы средних танков Vickers Medium Mk.I-II.



Синтетический прототип Vickers Medium, UK, 1922- (бгм)35

18-pdr Transporter

Артиллерийский транспортер

Выпускался 1922-1923гг.

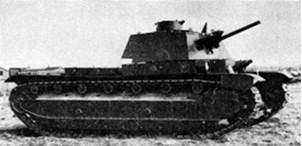

11.13) Vickers Medium Tank Mk II ⃰ ⃰

Непосредственный прототип: Vickers Medium Tank Mk II

Средний танк: 13,7т, 47мм, 3пуль, 5 чел

Выпускался 1932г., Vickers

Принят на вооружение

Выпущено 44 шт. (переделаны из серийных Vickers Medium Tank Mk II ⃰)

Эксплуатация 1933 – 1942гг.

Принимал участие в БД (WWII)





20 Директория, 1933-1938гг.

Концепция автомобиля на гусеничном ходу (лк) 1916г.



Колесно-гусеничные танки фирмы Alvis-Straussler.



Синтетический прототип Straussler, UK, 1933 – (лк)9

“Heavy Tractor”

Полноприводный двухосный автомобиль-тягач



20.1) Straussler Light Tank

Прямой прототип: Straussler, UK, 1933 – (лк)9

Легкий по массе колесно-гусеничный танк: 6т, пуль, 2 чел

Проект 1933г., Straussler



20.2) Straussler V/3-2

Прямой прототип: Straussler Light Tank

Легкий по массе колесно-гусеничный танк: 8т, 37мм, 2пуль, 3 чел

Проект 1935г., Alvis-Straussler

Выпускался 1936г., Alvis-Straussler

Выпущено 1 шт. (опытный)

Экспорт

СССР

1936г.

1937г.



Испытывался в качестве экспериментальной машины.



20.3) Straussler Light Tank D

Прямой прототип: Straussler Light Tank

Легкий по массе колесно-гусеничный танк: 6т, пуль, 2 чел

Проект 1936г., Alvis-Straussler

Выпускался 1937-1938гг., Alvis-Straussler

Выпущено 3 шт. (опытные)



20.4) Straussler Light Tank R

Прямой прототип: Straussler Light Tank

Легкий по массе колесно-гусеничный танк: 11-12т, 47мм, 2пуль, 4 чел

Проект 1936-1937гг., Alvis-Straussler

Выпускался 1938г., Alvis-Straussler

Выпущено 2 шт. (опытные)

Экспорт

Япония

1938г.



1 шт.

опытный

СССР

1938г.

1938г.

1 шт.

опытный





21 Директория, 1935-1937гг.

Концепция колесного движителя (кт) 1915г.



Колесные танки Штраусслера.



Синтетический прототип Straussler АС, UK, 1935 – (кт)9

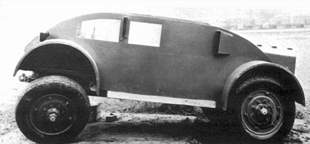

Straussler AC1

Экспериментальное колесное полноприводное шасси



21.1) Straussler AC2

Прямой прототип: Straussler АС, UK, 1935 – (кт)9

Минилегкий по массе колесный танк: 4т, пуль, 2 чел

Проект 1935г., Straussler

Выпускался 1935/1936г., Straussler Mechanization Ltd.

Выпущено 1 шт. (опытный)

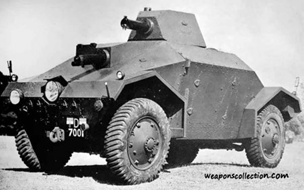

21.2) Alvis-Straussler AC3D

Непосредственный прототип: Straussler AC2

Минилегкий по массе колесный танк: 4/4,5т, 2пуль, 3-4 чел

Проект 1936г., Straussler

Выпускался 1936-1937гг., Alvis-Straussler

Принят на вооружение (Голландская Ост-Индия, Португалия)

Выпущено 15 шт.

Эксплуатация 1938-1942гг.

Принимал участие в БД (WWII)

Экспорт

Голландская Ост-Индия

1937-1938гг.

1938-1942гг.

12 шт.

Приняты на вооружение

(WWII)

Португалия

1937г.

1938-1950-е гг.

3 шт.

Приняты на вооружение

Трофейная эксплуатация

Япония

1942г.

1942-1944?гг.

6/9 шт.

Приняты на вооружение

(WWII)



21.3) Alvis-Straussler AC3 RAF

Непосредственный прототип: Alvis-Straussler AC3D

Минилегкий по массе колесный танк: 4 т, пуль, 3-2 чел

Выпускался 1937г., Alvis-Straussler

Принят на вооружение

Выпущено 12 шт.

Эксплуатация 1938-1941/42гг.

Принимал участие в БД (WWII)





22 Директория, 1936-1937гг. →

Концепция боевой гусеничной машины (бгм) 1903г.



Линейка танков на ходовой с искривляющимися гусеницами.



Синтетический прототип Little, UK, 1936-(бгм)39

“Project P.R.”

Трактор массой около 7т с искривляющимися гусеницами

Картинки по запросу тяжелый бульдозер VR 180

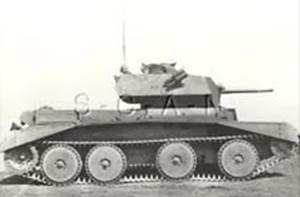

22.1) Light Cruiser Tank Mk.VII А17

Непосредственный прототип: Little, UK, 1936-(бгм)39

Легкий крейсерский танк: 7,62т, 40/42мм, пуль, 3 чел

Проект 1936-1937гг., Little, Vickers

Выпускался 1937-1942гг., Vickers

Принят на вооружение

Выпущено 100/177 шт. (включая 1 прототип)

Эксплуатация 1940-1949гг.

Принимал участие в БД (WWII)

Экспорт

СССР

1941г.

1942-1943гг.

20 шт.

Приняты на вооружение





23 Директория, 1937-1938гг. →

 Концепция автомобиля на гусеничном ходу (лк) 1916г.



Линейка танков, берущих свое начало от конструкции танка Кристи М1931.



Основной прототип Кристи М.1918, US, 1919 – (лк)3

Региональный прототип Christie M1931

Christie M1931

Непосредственный прототип: Christie М1928

Легкий по массе средний колесно-гусеничный танк: 10500 кг, 37мм, пуль, 2 чел

Проект, 1930г., Christie

Выпускался 1930-1931гг., U.S. Wheel Track Layer Corporation

Выпущено 10 шт. (опытные)

Эксплуатация 1931-1936гг.

Экспорт

СССР

1930г.

1931г.

2 шт.

опытные

Британия

1936г.

1936-1937гг.

1 шт.

опытный



23.1) Cruiser Tank Mk.III А13 Mk I// Cruiser Tank Mk.III*

Прямой прототип: Christie M1931

Средний по массе крейсерский танк: 14,225/14,480т, 40мм, пуль, 4 чел

вариант Cruiser Tank Mk.III*

Проект 1937г., Morris Motor

Выпускался 1937-1939гг., Nuffield

Принят на вооружение

Выпущено 67 шт. (включая 2 прототипа)

Эксплуатация 1939-1940/41гг.

Принимал участие в БД (WWII)

Трофейное применение

Германия

1940г.







1945г.

Из 38 танков данного типа, попавших к немцам 1 шт. была отправлена в Куммерсдорф.

Этой машине, вроде бы, пришлось повоевать против РККА в апреле 1945г.





24 Директория, 1937-1938гг. →

Концепция колесного движителя (кт) 1915г.



Колесные танки фирмы Armstrong-Siddley.



24.1) Armstrong-Siddley В10Е1//Е02

Синтетический прототип Armstrong-Siddley, UK, 1937 – (кт)10

Минилегкий по массе колесный танк: 4,5т, пуль, 3 чел

Проект 1937г., Armstrong-Siddley

Выпускался 1937-1938гг., Armstrong-Siddley

Выпущено 2 шт. (опытные)





25 Директория, 1937-1938гг. →

Концепция колесного движителя (кт) 1915г.



Тема колесного танка Light Tank (Wheel).



Styer-Daymler ADSK

Синтетический прототип ADSK, Au, 1936-(кт)11

 Минилегкий по массе колесный танк: 3,2т, 2пуль, 3чел

Проект 1936-1938гг., Steyr-Daimler-Puch



25.1) Morris-Steyr armored car

Прямой прототип: Styer-Daymler ADSK

Минилегкий по массе колесный танк: ок. 4т, 2пуль, 3чел

Проект 1937г., Morris, Steyr

Выпускался 1937/38г., Morris

Выпущено 1 шт. (опытный)

Эксплуатация 1937/38г.











Издательский центр «ОСТРОВ»
выпускает литературу по истории Карельского перешейка и Кронштадта.
В серии монографий по фортам крепости Кронштадт готовится к печати книга В.Ф. Ткаченко Форт «Обручев» брат «Тотлебена».
В ближайших планах шестая книга серии «Карельский перешеек. Страницы истории».
Наш адрес: zitadel@bk.ru
